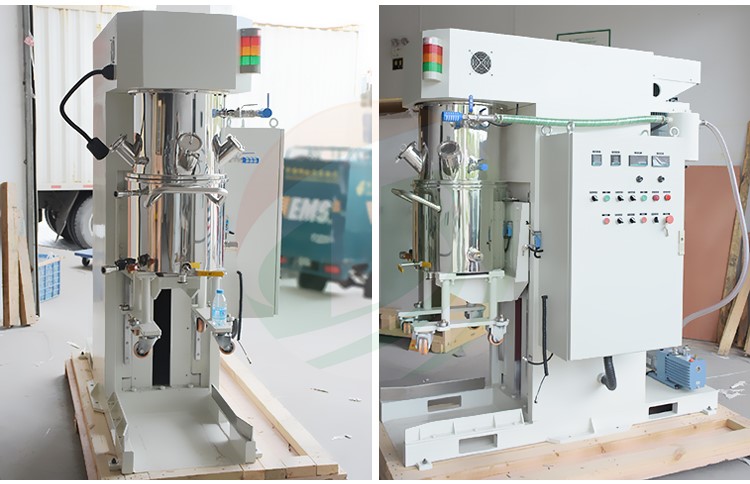

TOB-XFZH30行星疏散真空混淆机（悬臂升桶）

1.适用规模：

种种常见电池的粉体与液体的混淆疏散，，，，，最终获得混淆匀称的电池浆料。。。。。。很是适用于高粘稠工艺历程。。。。。。

顺应工况粘度区间≤120万cP。。。。。。

2.装备主要参数：

（1） 下桶部件

设计总容积：45L

有用容积：15-30L

容器内径：400mm

容器内深度：360mm

容器材质：与物料接触部分304

调温夹套形式：桶壁单层夹套，，，，，用于冷却或加热；；；；桶底单层夹套，，，，，用于冷却或加热

调温夹套接口：G1/2"，，，，，配快开式活讨论，，，，，夹套耐压≤0.4MPa

调温夹套循环系统：客户自备，，，，，建议夹套进水口温度≤8℃，，，，，冷却水流量＞15L/min

出料形式：桶底一个G1"三片式出料球阀

设计情形温度：-10～+120°C

移动方式：脚轮移动式

（2） 搅拌部件

事情频率：5-50hz

搅拌功率：4kw

搅拌桨转速：8-83rpm

行星箱转速：5-53rpm

搅拌桨直径：223mm

搅拌桨样式：螺旋麻花型 细密铸造及加工包管90°螺旋线

搅拌桨材质：304

搅拌桨线速率：0.09-0.9m/s

搅拌桨数目：2个

桨与桨距离：9±2mm

桨与桶壁距离：4+2-1mm

桨与桶底距离：3±2mm

（3） 疏散部件

事情频率：5-50hz

疏散功率：4kw

疏散转速：540-5400rpm

疏散盘直径：80mm

疏散盘样式：锯齿形

疏散盘材质：304

疏散线速率：2.1-21m/s

疏散盘数目：2个

疏散轴数目：1根

（4） 刮壁部件

刮壁支架材质：304

刮壁板材质：聚四氟乙烯

刮壁转速：与行星箱转速一致

是否可拆卸：可拆卸式设计（高粘稠工艺时刮壁须取下）

（5） 底座及升降部件

部件材质：高刚性结构用碳钢

升降方式：电动升降

升降导向：高精度直线导轨

升降行程：≤500mm

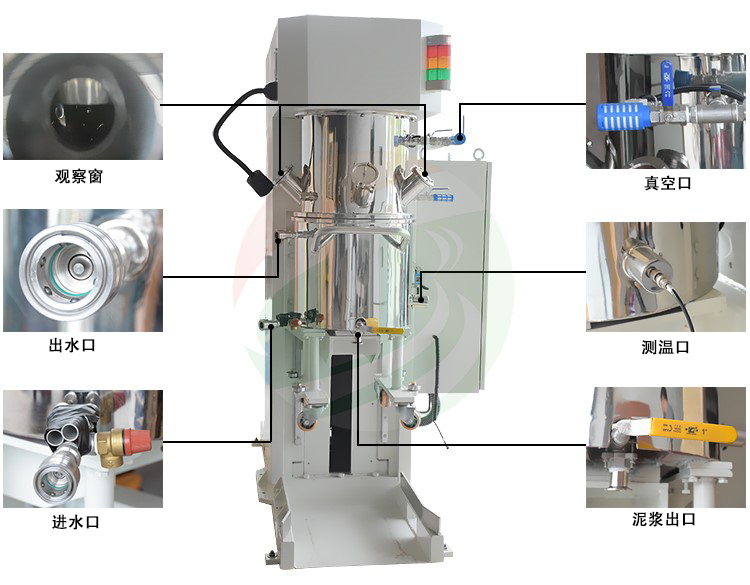

（6） 上桶部件

上桶材质：304

粉体加料口：ISO快开DN80一个

液体加料口：与粉体共用

视镜口： DN80钢化玻璃视镜 二个

抽真空口：G3/4 "内丝 一个

排气口：G1/2 "内丝一个

数显真空表口：M14×1.5内丝公制牙接口 一个
