型号

TOB-XFZH01

TOB-XFZH05

TOB-XFZH10

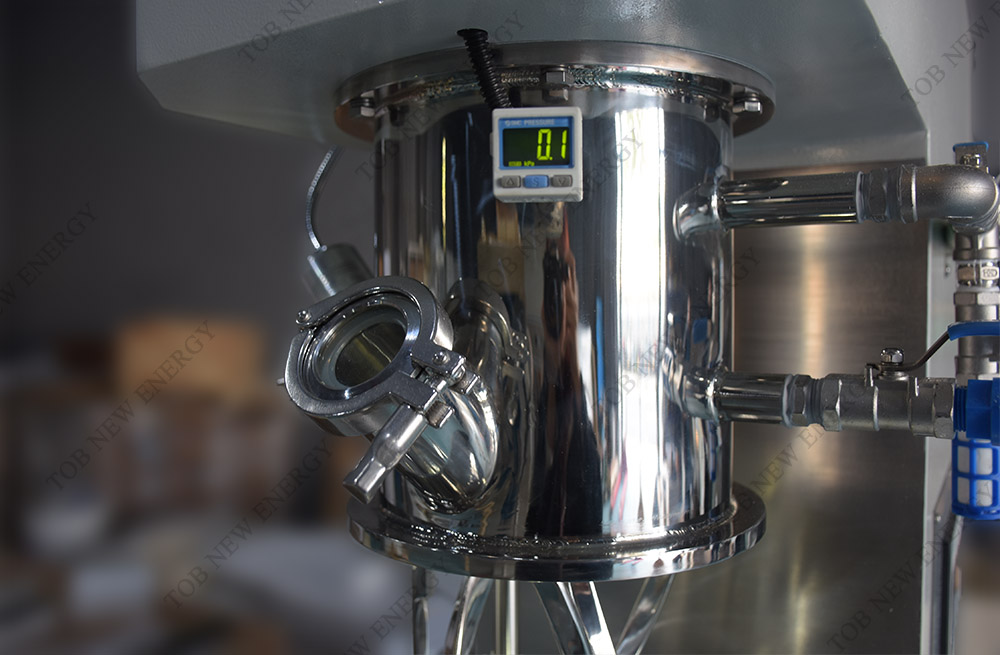

下桶部件

设计总容积

2.1L

8L

16L

有用容积

0.7-1L

2.7-5L

5-10L

容器内径

164mm

240mm

310mm

容器内深

100mm

180mm

220mm

容器材质

与物料接触部分304

调温夹套形式

桶壁单层夹套，，，，，用于冷却或加热；；；；；桶底单层夹套，，，，，用于冷却或加热

调温夹套接口

G3/8"，，，，，配快开式活讨论，，，，，夹套耐压≤0.4MPa

G1/2"，，，，，配快开式活讨论，，，，，夹套耐压≤0.4MPa

调温夹套循环系统

客户自备，，，，，建议夹套进水口温度≤8℃

冷却水流量＞3.5L/min

冷却水流量＞7L/min

出料形式

无出料口

桶底一个1"向下出料柱塞阀

桶底一个G1"三片式出料球阀

设计情形温度

-10～+120°C

移动方式

无脚轮，，，，，手动搬运

脚轮移动式

脚轮移动式

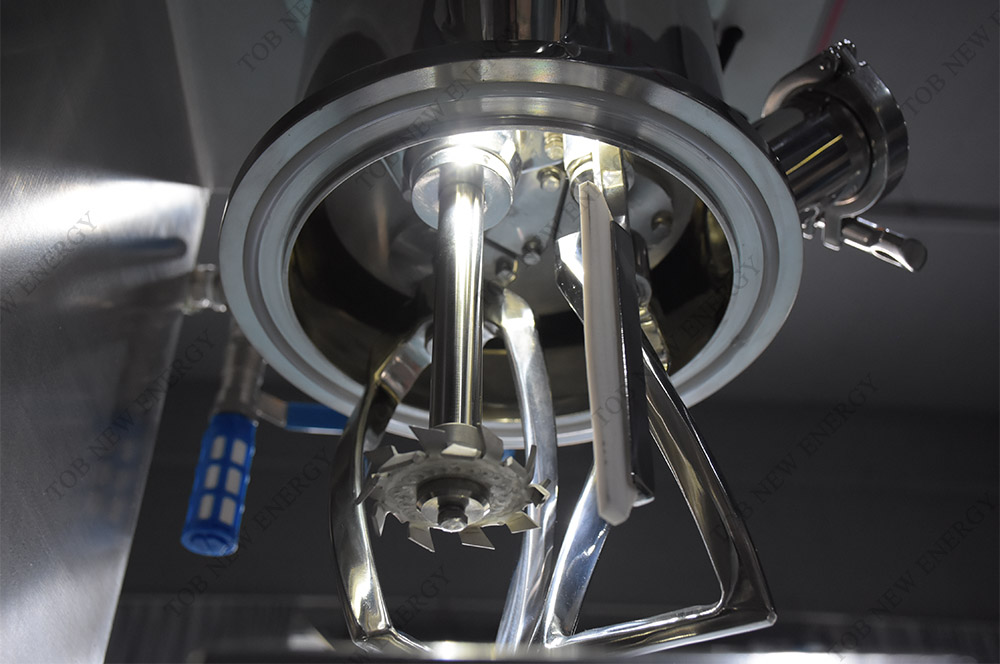

搅拌部件

事情频率

5-50hz

5-50hz

5-50hz

搅拌功率

0.55kw

1.5kw

2.2kw

搅拌桨转速

14-130rpm

10-98rpm

10-100rpm

行星箱转速

5-40rpm

5-50rpm

5-50rpm

搅拌桨直径

83mm

124mm

161mm

搅拌桨样式

变截面螺旋麻花型，，，，，90°螺旋线

搅拌桨材质

304

304

304

搅拌桨线速率

/

0.06-0.6m/s

0.08-0.8m/s

搅拌桨数目

1个

2个

2个

桨与桨的距离

7±2mm

7.5±2.5mm

桨与桶壁距离

3.5±1mm

2+1mm

3±1.5mm

桨与桶底距离

2±1mm

2+1mm

2.5±1mm

疏散部件

事情频率

5-50hz

5-50hz

5-50hz

疏散功率

1.1kw

2.2kw

3kw

疏散转速

580-58000rpm

610-6100rpm

600-6000rpm

疏散盘直径

60mm

70mm

70mm

疏散盘样式

锯齿形

锯齿形

锯齿形

疏散盘材质

304

304

304

疏散线速率

1.8-18m/s

2.2-22m/s

2.1-21m/s

疏散盘数目

1个

1个

2个

疏散轴数目

1根

1根

1根
