间歇型实验涂布机是一款三辊转移式涂布装备，，，，，可举行一连和间歇涂布，，，，，利便应用于对种种基材举行外貌涂布工艺的装备。。。。
1.主要特点：
可自由切换实现一连和间歇涂布；；；；；
基材张力控制，，，，，走带稳固，，，，，设置纠偏装置；；；；；
热风式烘箱，，，，，上、下双面吹风，，，，，干燥效果优质；；；；；
三辊转移式涂布，，，，，有较宽的涂布窗口；；；；；
逗号刮刀计量，，，，，配合细密调理机构，，，，，获得高涂布精度；；；；；
接纳模拟信号控制功率发热，，，，，发热系统精度高±0.3℃，，，，，寿命长：
PLC控制，，，，，触摸屏操作，，，，，利便易用；；；；；
可选溶剂接纳
2.主要手艺参数和设置
（1）装备主要设置：
|
名称 |
产地 |
|
PLC |
松下（日本） |
|
触摸屏 |
台湾威纶 |
|
电气控制器件 |
德国魏德米勒 |
|
伺服电机 |
松下（日本） |
|
温控器 |
欧姆龙（日本） |
|
全自动纠偏 |
光电纠偏 |
|
全自动张力 |
日本伺服控制 |
|
主放(收)料伺服电机 |
日本松下 |
|
深沟球轴承（机头） |
NSK/NTN |
|
涂布辊 |
电镀硬铬 |
|
背辊 |
入口三元乙丙橡胶 |
|
导向辊 |
铝合金外貌阳极处理 |
（2）装备功效:
|
项目 |
手艺参数 |
备注 |
|
适合系统 |
三元、磷酸铁锂、钴酸锂、锰酸锂、石墨、硅碳以及其它系统电池正、负极片涂布工艺 |
|
|
涂布方式 |
一连涂布、间歇涂布 |
转移涂布机 |
|
烘箱节数 |
1节1米烘箱 |
|
|
涂布速率 |
0~1米/min |
视烘干情形而定 |
|
运行基材厚度 |
铝箔（Al）： 8～30um 铜箔(Cu)： 8～30um |
|
|
辊面设计宽度 |
330 mm |
|
|
包管涂布宽度 |
280mm以内 |
|
|
涂布辊，，，，，胶辊 |
Φ120mm |
|
|
刮辊 |
Φ80mm |
|
|
涂布精度 |
±3um |
|
|
双面涂膜重量精度(mg/cm2) |
涂布中心值±1.0% |
|
|
适合浆料黏度 |
2000~12000 (mPas) |
|
|
单面涂布干厚度规模 |
20-200μm |
|
|
溶剂特征 |
油性溶剂NMP(s.g=1.033,b.p=204℃) |
|
|
水性溶剂H2O/NMP(s.g=1.000,b.p=100℃) |
|
|
|
适合固含量规模 |
20~85% |
|
|
涂布尺寸精度(mm) |
L≤±1、W≤±0.5 |
L：长度偏向 W：宽度偏向 |
|
正反面临位精度(mm) |
L≤±1、W≤±0.5 |
（3）各部分结构先容：
整体式放卷，，，，，机头机构：
|
项目 |
手艺参数 |
备注 |
|
过辊装置结构 |
钢架牢靠装置 |
|
|
过辊外貌处理 |
金属铝辊外貌氧化 |
|
|
张力控制系统 |
自动控制恒张力，，，，，张力规模0~50N,伺服电机控制 |
|
|
纠偏方式 |
自动EPC控制，，，，，行程50mm |
|
|
上卷料方式 |
料卷接纳3英寸气胀轴气涨轴牢靠；；；；； |
|
|
放卷单气胀轴 |
|
|
|
最大放卷卷径 |
Ф250mm |
|
|
气胀轴最大承重 |
80Kg |
|
|
放卷气胀轴条数 |
1条 |
|
|
主传动电机 |
伺服电机 |
|
|
过辊外貌处理 |
金属铝辊外貌氧化 |
|
|
刮刀结构 |
双面逗号刮刀 |
|
|
涂辊（钢辊） |
外貌镀硬铬 |
|
|
背辊（胶辊） |
外貌包入口三元乙丙胶 |
|
|
刮刀间歇高度调解 |
手动调解; |
|
|
单机头位置 |
烘道前装置、操作 |
|
烘道
|
项目 |
手艺参数 |
备注 |
|
烘箱结构 |
双层自力加热，，，，，上下排布 |
|
|
烘箱长度 |
1米/节 |
|
|
材质 |
SUS304不锈钢 |
|
|
温度控制
|
分为正常事情温度控制、超温监测报警的；；；；；た刂疲，，，，并切断加热主电源；；；；；各段完全自力控制 |
|
|
加温方式 |
模拟信号控制功率发热，，，，，热风循环结构,精度±0.3℃ |
|
|
单节烘箱加热功率 |
6KW |
|
|
烘道内温度 |
设计Max150℃，，，，，单节烘箱内温差≤±2.5℃ |
|
|
吹风方式 |
上、下吹风，，，，，上、下风室共用加热体 |
|
|
风嘴结构 |
风嘴槽接纳专用模具开槽 |
|
|
风机控制 |
接触器控制 |
|
|
加热控制 |
固态继电器 |
|
|
风机材质 |
SUS304不锈钢 |
|
|
溶剂接纳系统 |
可选配 |
|
收卷机构：功效与放卷一样，，，，，如下
|
项目 |
手艺参数 |
备注 |
|
行进纠偏 |
出烘道口装置 |
|
|
张力 |
自动控制恒张力 |
|
|
装置结构方式 |
钢架牢靠装置 |
|
|
收卷气胀轴条数 |
1条 |
单臂收卷 |
控制系统：
|
项目 |
手艺参数 |
备注 |
|
主控系统 |
触摸屏、PLC、伺服系统 |
|
|
运行方式 |
手动、自动、急停；；；；；整机前后均能举行操作 |
|
|
报警情形 |
装备泛起故障时，，，，，触摸屏将显示响应的修正画面 |
|
涂布装备外型尺寸及重量：尺寸L1700*W1040*H1000mm 重量约：800KG 装置脚轮脚座.
硬件精度
|
项目 |
手艺参数 |
备注 |
|
刮刀 |
圆跳≤±1.5um，，，，，Ra0.4, 直线度≤±1.5um |
|
|
涂辊（钢辊） |
圆跳动≤±1 .5um，，，，，Ra0.4 直线度≤±1.5um |
|
|
胶辊 |
圆跳动≤10um，，，，，直线度≤10um |
|
|
纠偏误差 |
±0.2mm |
|
3.保养要领及注重事项
装备开机后必需先将胶辊回零。。。。
每次事情前后机头涂辊、逗号刀辊、胶辊和过渡辊，，，，，坚持清洁。。。。
经常运动部位坚持清洁，，，，，加油润滑坚持运动顺畅。。。。
按期检查各部位的螺钉，，，，，螺母，，，，，销钉等紧固件举行检查，，，，，防止松动，，，，，杜绝产品质量事故；；；；；
操作时不允许两人或以上职员操作以免爆发误伤。。。。
请勿使用油性清洁剂擦拭胶辊。。。。

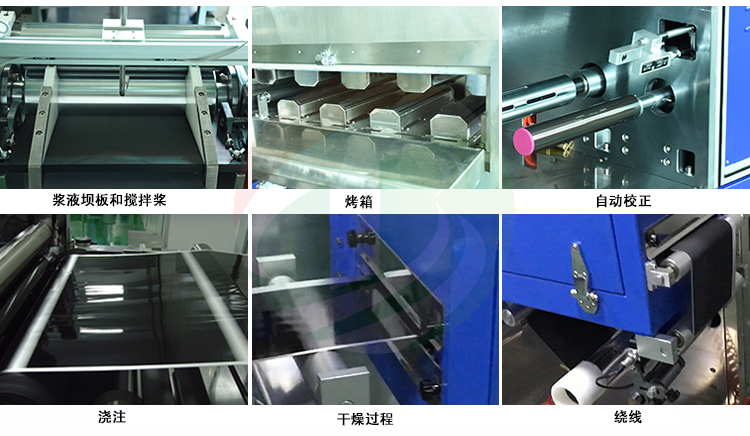

图片参考
