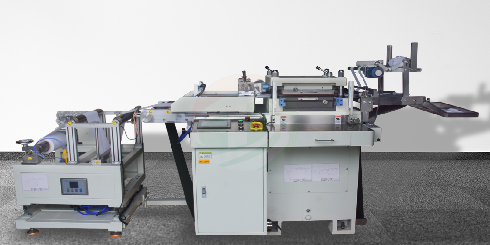

TOB-DMQ-350聚合物电池极片自动模切成型机
1.功效概述：
该装备适用于锂电池极片的自动模切成型。。。 。

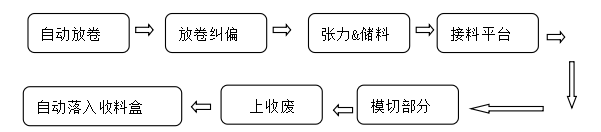

2作业流程：
极片卷料由变频电机控制放卷，，，，，经由张力浮辊及细密纠偏机构，，，，，由伺服电机驱动的青稞纸循环运送带送至模切主机内模切，，，，，模切后收边料机构网络边料，，，，，极片自动流入料盘。。。 。
3.手艺参数：
|
来料尺寸规格 |
≤宽度300，，，，，直径≤￠400 |
|
装备能生产的产品规格规模 |
350X350 |
|
来料厚度 |
20-180um |
|
装备产品的及格率 |
≥98% |
|
装备生产速率 |
30-40次/分 |
|
装备故障率 |
≤5%（只由装备造成的故障） |
|
冲切尺寸精度 |
≤0.1mm，，，，，毛刺≤0.015mm |
|
装备电气 |
电压AC220±10% |
|
功率 |
≤4.5KW |
|
压缩空气 |
≥0.6MPa |
|
重量 |
2.0T |
|
形状尺寸（长x宽x高） |
3200*1250*1500mm |
4.工艺性能：
1） 卷料放卷接纳变频电机与位置检测电位器智能变速放卷 ；；；；；
2） 接纳浮辊机构坚持极片合适的张力 ；；；；；
3） 细密伺服纠偏机构，，，，，配合纠偏传感器，，，，，实现高精度的闭环控制纠偏;
4） 送料辊为包丁晴橡胶胶辊，，，，，由伺服电机加神秘减速机驱动，，，，，送料精准;
5） 单座高速模切机座,提高产能;
6） PLC程序控制,触摸屏可设定步进精度及模切定命参数 ；；；；；
7） 奇异的拉带式收边料机构，，，，，收边料平稳顺畅，，，，，一直料 ；；；；；
8） 模切平台的下板崎岖接纳步进电机控制，，，，，可在触摸屏上手动调理每次上升或下降的步位移

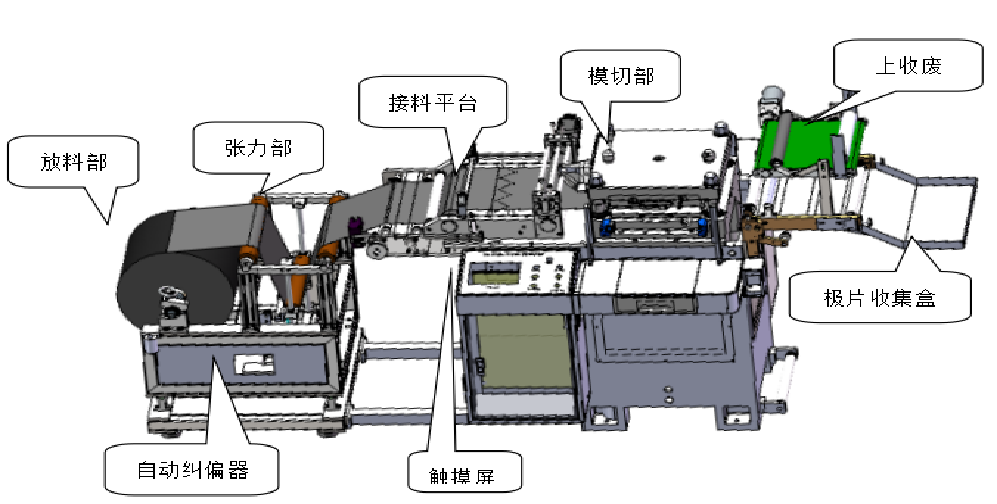

装备示意图
|
|
|
|
|
|
