1.  装备参数及要求 ：

本装备由以下几部分组成：

机架部分

机身部分

进料部分

收料部分

传动部分

分条刀模部分

本装备主要性能规格：

极片的最大分切尺寸：400mm

装备运行速率：10m/min

2.装备用途：

该机专为聚合物锂电池极片分条而设计制造。
。。。。。该机用于锂电池的极片制作历程的分条。
。。。。。

装备使用时
，，，，，，将上下刀模对好位
，，，，，，调解好上下刀的间隙
，，，，，，将电池极片大片靠定位块
，，，，，，人工喂进装备
，，，，，，通过上下滚刀将极片分成需要的小片。
。。。。。

极片的分条宽度是由上下刀模决议的。
。。。。。

3.装备电器系统：

电源：50Hz, AC220V

装备动力： 0.37kW交流异步电机

减速机速比为：1:40

DZ47-15保；；て

T3SN-310型按钮开关

20V￠22指示灯

4.装备的装置调试：

1）  将装备摆放在准确的位置
，，，，，，使装备水平。
。。。。。

2）  清洁装备。
。。。。。特殊注重上下刀模之间不可有异物。
。。。。。

3）  接通电源。
。。。。。

4）  刀具装置：

刀具装置前检查刀具是否完好。
。。。。。拆下机械上竖板上的压板
，，，，，，滑块
，，，，，，把要使用的刀模装置上去
，，，，，，装回两侧压板
，，，，，，调理手轮把上刀轻轻压入下刀之中
，，，，，，刀具咬合深度以刚刚切断极片为准。
。。。。。拧紧手轮螺杆上的备紧螺丝
，，，，，，装上防护罩
，，，，，，方可正常事情使用。
。。。。。

5）  放料/收料：

按下“启动”按钮
，，，，，，电机发动滚刀转动
，，，，，，等速率平稳后最先放料
，，，，，，放料时以入料板上的定位板作为极片定位
，，，，，，双手把极片推入刀模之中
，，，，，，分切后把边料实时移开。
。。。。。

停；；虼鲜卑聪隆白柚埂卑磁
，，，，，，机械将阻止运行。
。。。。。

5.装备的维护保养：

1）  减速机齿轮油每三个月换油一次
，，，，，，使用46号齿轮油。
。。。。。

2）  机械上应包管随时有黄油。
。。。。。

3）  机身和刀具不可使用有毒化学试剂洗濯
，，，，，，随时坚持机身整齐.

4）  恒久不使用机械应关闭总电源开关。
。。。。。

5）  按期检查经常运动之处的螺丝。
。。。。。

6）  按期给传动齿轮增补润滑油脂。
。。。。。

7）闲时不使用的刀模应有专用刀模摆放架竖直放置刀模
，，，，，，刀模应存放在干燥情形下
，，，，，，外貌使用油纸包裹处理。
。。。。。

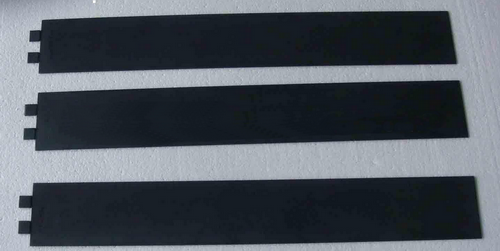

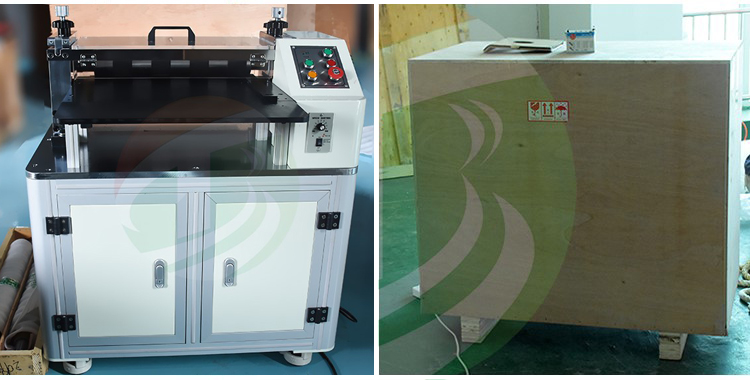

产品图片

包装
