圆柱锂电池半自动卷绕机 圆柱电芯细密卷绕
产品规格
1.装备功效形貌：
本机主要用于圆柱锂离子电池电芯的细密卷绕。。。。。。事情历程如下：人工将正、负极片划分导入卷绕部 ，，，， ，，与隔膜隔叠 ，，，， ，，按工艺要求举行卷绕 ，，，， ，，自动贴付终止胶带 ，，，， ，，电芯自动下料。。。。。。

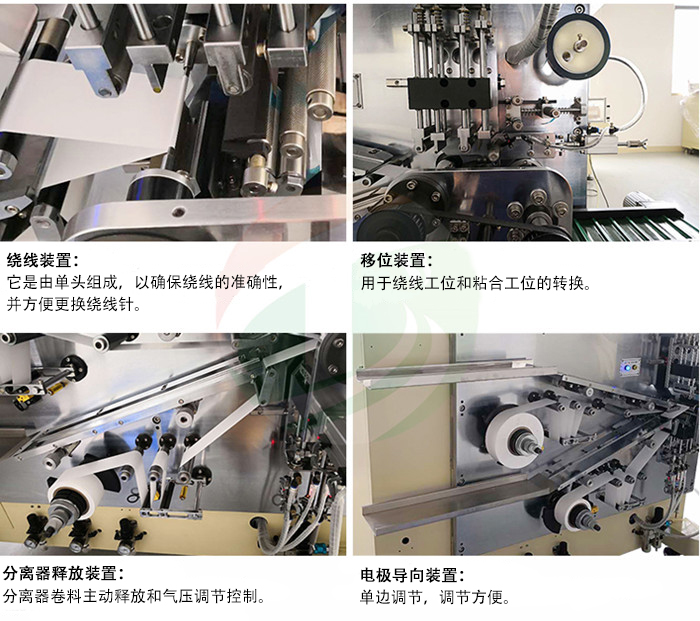

2.装备功效及特点：
1)接纳单针对穿卷针结构。。。。。。
2)人工导入极片、自动卷绕、自动换针、自动贴终止胶带及自动下料；；；
3)贴胶带接纳横贴方式（终止胶带笔直于极耳） ，，，， ，，贴胶平整 ，，，， ，，贴胶位置可精准控制且不会将电芯拉紧；；；贴胶稳固可靠；；；
4)卷针卷绕卷速可调；；；
5)两卷隔膜自动放卷 ，，，， ，，张力近接开关控制手艺 ，，，， ，，可在卷绕程中自动平滑调解张力；；；
6)具有极片粉尘扫除装置；；；
7)隔膜外包收尾；；；
8)卷出的电芯无破损、抽芯及极片错位征象；；；
9)操作利便 ，，，， ，，调解及替换规格简朴、快捷。。。。。。
3.工艺流程：
本装备知足圆柱锂离子电池卷绕的工艺标准：即隔膜完全包裹负极片 ，，，， ，，负极片包裹正极片。。。。。。
工艺流程如下：
1)隔膜预卷：接纳齿刀工艺可节约预卷隔膜长度；；；
2)卷入负极：人工将负极片导入卷绕部；；；卷入正极：人工将正极片导入卷绕部；；；
3)卷绕；；；
4)移工位；；；
5)隔膜切断、贴终止胶及下料。。。。。。
4.手艺标准：
1)隔膜宽度：25-70mm 卷针规格：∮2.5-∮8mm ，，，， ，，凭证客户要求订做 ;极片宽度；；；24-69mm；；；
2)质料规格要求(单位：mm)
|
质料 |
质料长度 |
质料宽度 |
质料厚度 |
内径 |
外径 |
|
正极片 |
200～3000 |
25-68 |
0.1-0.2 |
|
|
|
负极片 |
200～3000 |
25-68 |
0.1-0.2 |
|
|
|
隔膜 |
料卷 |
24-69 |
0.016-0.045 |
76.2 |
250 |
|
终止胶带 |
料卷 |
8-40 |
0.01-0.035 |
76.2 |
150 |
3)适用电芯外径(∮10MM-∮25MM)；；；
4)装备能力：7~11个/分钟（凭证极片长度/宽度）；；；
5)卷绕精度；；；在包管极片知足以下条件时：极片的宽度误差小于±0.2mm；；；极片的“S”弯曲误差小于±1mm/500mm；；；隔膜料卷塔形误差小于±0.2mm；；；卷绕精度可以知足：隔膜对齐误差小于±0.5mm；；；极片对齐误差小于±0.5mm；；；可实现负极包正极 ，，，， ，，隔膜包负极 ，，，， ，，制品切面的对齐度±0.5mm；；；
6)及格率：≥98％（非装备因素除外）。。。。。。
5.手艺标准：
|
|
|
规格 |
备注 |
|
基本规格 |
输入电源 |
AC220V,1.5KVA,50HZ |
|
|
压缩空气源 |
0.4-0.6MPa |
|
|
|
装备的生产能力 |
8PCS/min |
|
|
|
装备重量 |
约800kg |
|
|
|
装备尺寸 |
1660mm*1300mm*1570mm (长*宽*高) |
不包括极片料槽伸出长度 ，，，， ，，单位：mm |
|
|
卷针规格 |
∮2.5-∮8mm |
配送一套 ，，，， ，，凭证客户要求 |
|
|
机构规格 |
机架及装置板 |
1套 |
|
|
卷针装置 |
1套 |
|
|
|
极片供应装置 |
2套 |
|
|
|
隔膜供应装置 |
2套 |
|
|
|
粘胶装置 |
1套 |
|
|
|
控制系统规格 |
PLC |
PANASONIC |
松下AFRX-HC60T |
|
触摸屏 |
MCGS/IGERLON |
7寸真色彩 |
|
|
卷绕电机 |
PANASONIC/YANKONG |
松下伺服电机 |
|
|
张力电机 |
深圳研控/深圳立三 |
步进电机 |
|
|
传感器 |
PANASONIC/JYC/DFC |
|
|
|
气动元件 |
AIRTAC/XINGZHEN/亚德客 |
|
|
|
报警系统 |
故障阻止 |
||
|
故障提醒 |
程序内置 |
一键式复位 |
|
|
附件 |
操作说明书 |
操作说明书1套 |
|
|
备件 |
一套 |
见送货清单 |
|

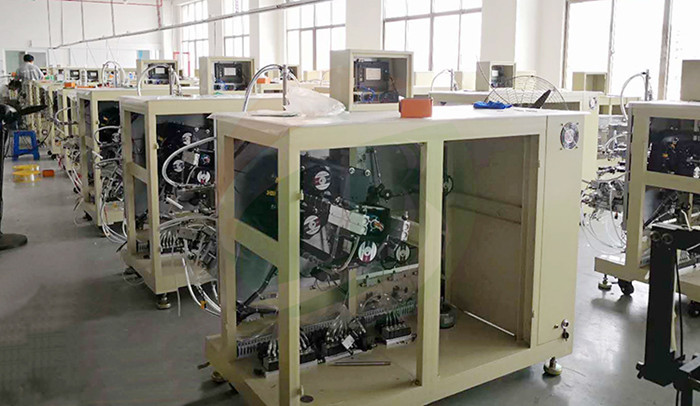

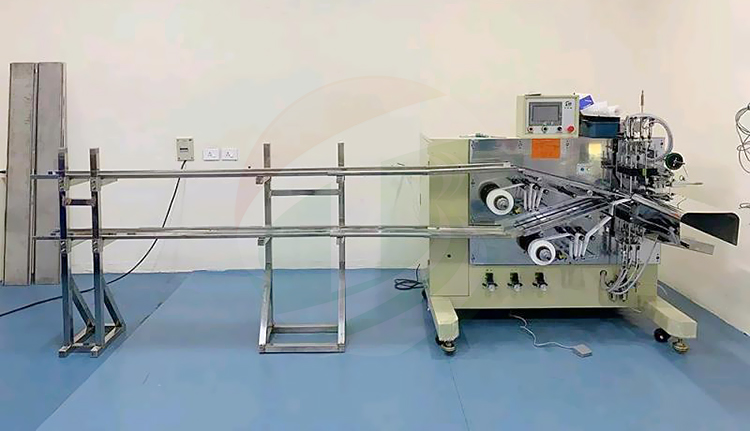

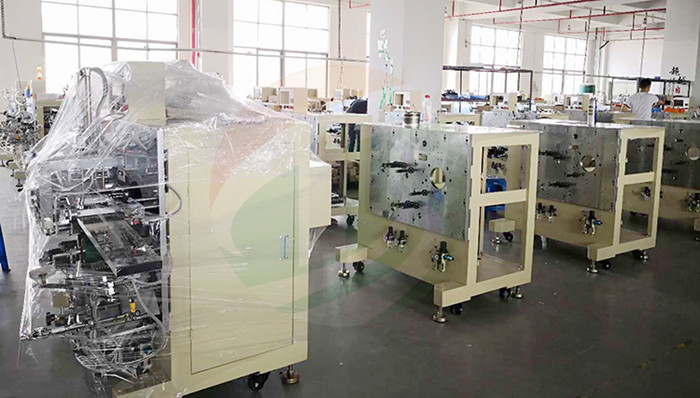

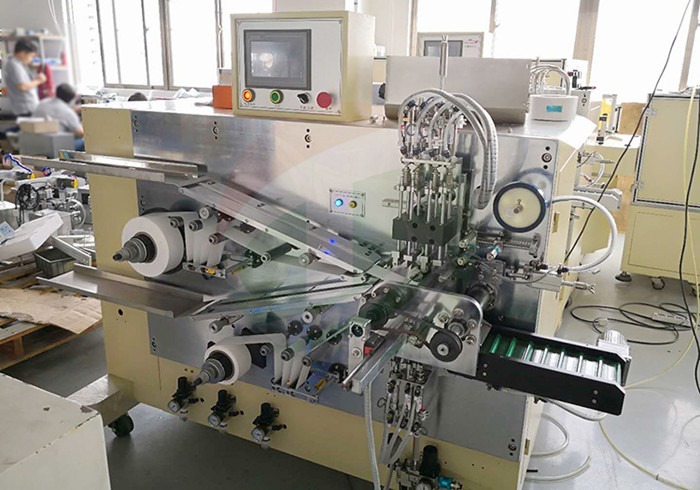

产品图片
