一、装备功效形貌：

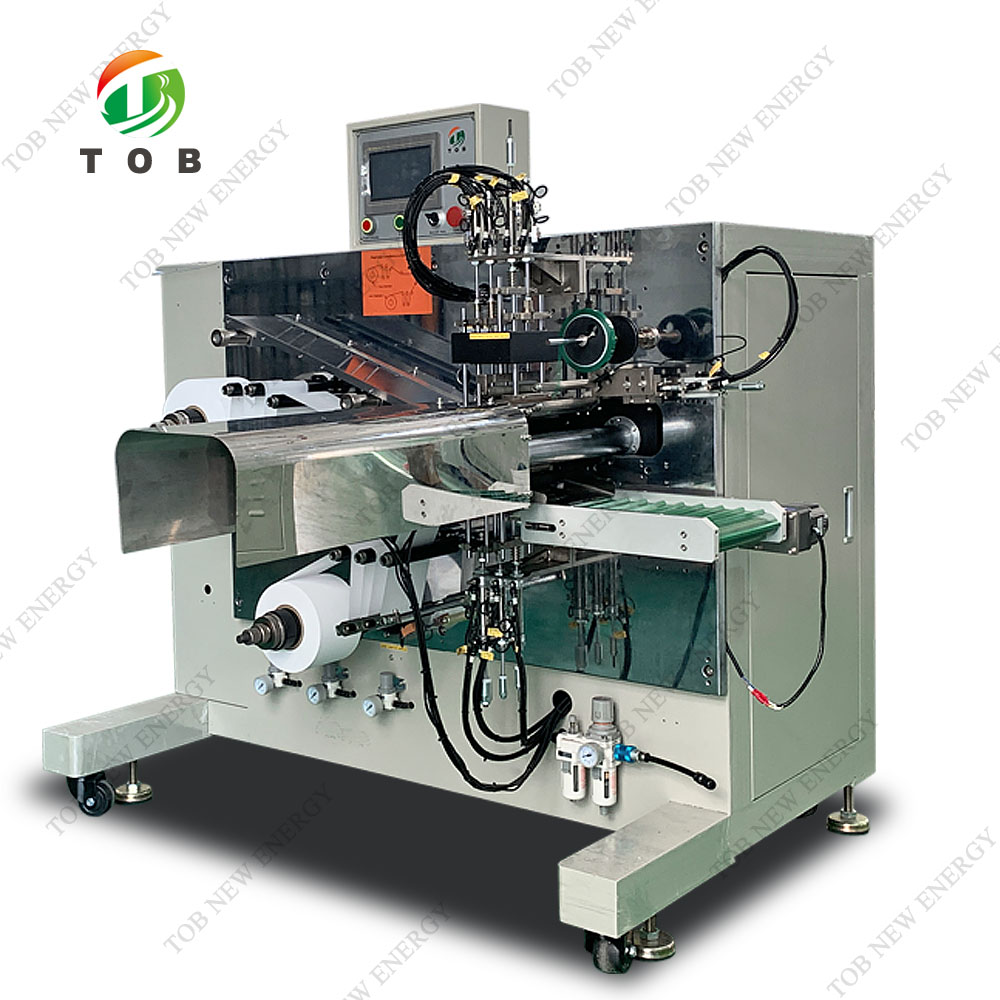

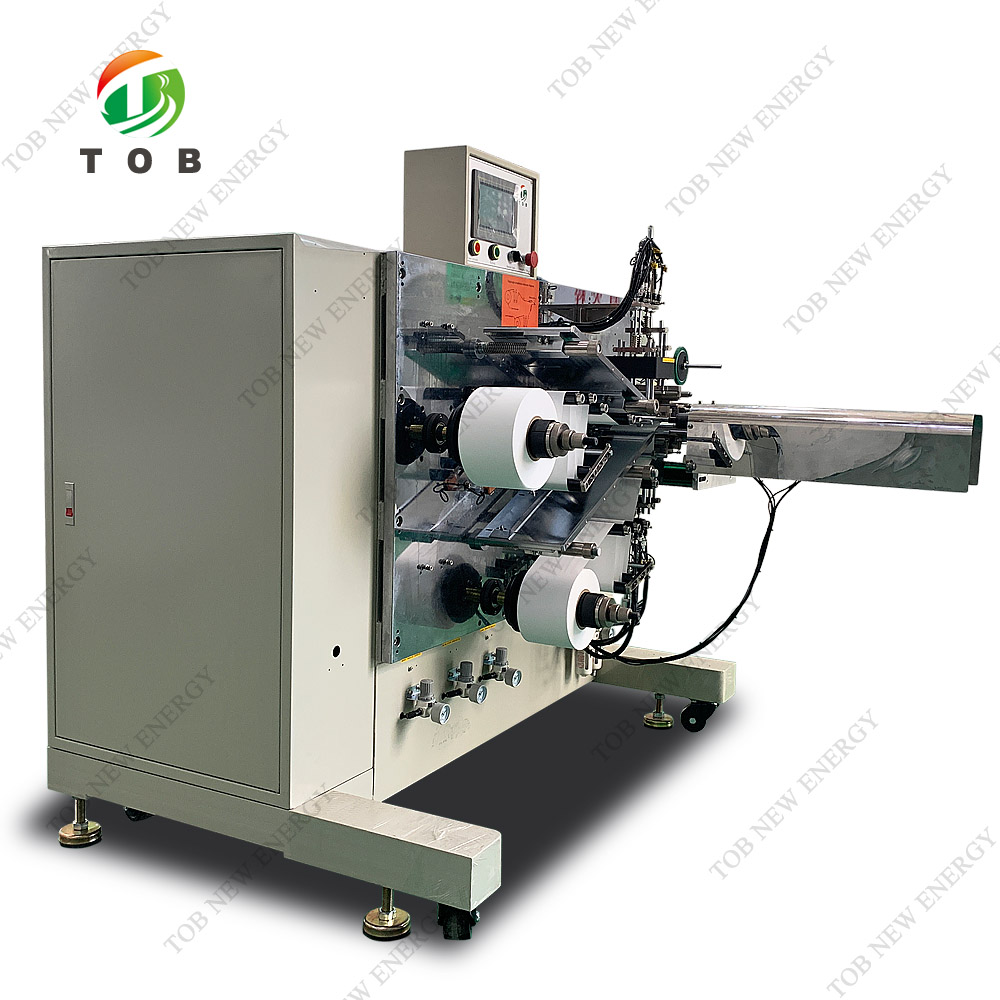

本机主要用于圆柱锂离子电池电芯的细密卷绕。。。。
事情历程如下：人工将正、负极片划分导入卷绕部，，，，与隔膜隔叠，，，，按工艺要求举行卷绕，，，，自动贴付终止胶带，，，，电芯自动下料。。。。
二、 装备功效及特点
1、 接纳单针对穿卷针结构。。。。
2、 人工导入极片、自动卷绕、自动换针、自动贴终止胶带及自动下料；；；；；
3、 贴胶带接纳横贴方式（终止胶带笔直于极耳），，，，贴胶平整，，，，贴胶位置可精准控制且不会将
电芯拉紧；；；；；贴胶稳固可靠；；；；；
4、卷针卷绕卷速可调；；；；；
5、两卷隔膜自动放卷，，，，张力近接开关控制手艺，，，，可在卷绕程中自动平滑调解张力；；；；；
6、具有极片粉尘扫除装置；；；；；
7、隔膜外包收尾；；；；；
8、卷出的电芯无破损、抽芯及极片错位征象。。。。
9、 操作利便，，，，调解及替换规格简朴、快捷；；；；；
三、手艺标准
|
|
|
规格 |
备注 |
|
基 本 规 格
|
输入电源 |
AC220V,1.5KVA,50HZ |
|
|
压缩空气源 |
0.4-0.6MPa |
|
|
|
|
|
|
|
|
装备重量 |
约500kg |
|
|
|
装备尺寸 |
1750mm*1350mm*1570mm (长*宽*高) |
不包括极片料槽伸出长度，，，，单位：mm |
|
|
卷针规格 |
∮6mm-∮10mm |
配送一套，，，，凭证客户要求 |
|
|
机 构 规 格 |
机架及装置板 |
1套 |
|
|
卷针装置 |
1套 |
|
|
|
极片供应装置 |
2套 |
|
|
|
隔膜供应装置 |
2套 |
|
|
|
粘胶装置 |
1套 |
|
|
|
控 制 系 统 规 格 |
PLC |
PANASONIC |
松下AFRX-C60T |
|
触摸屏 |
MCGS |
7寸真色彩 |
|
|
卷绕电机 |
PANASONIC |
松下伺服电机 |
|
|
涨力电机 |
立三 |
步进电机 |
|
|
传感器 |
PANASONIC/道川 |
|
|
|
气动元件 |
AIRTAC/XINGZHEN/亚德客 |
|
|
|
报 警 系 统 |
故障阻止 |
||
|
故障提醒 |
程序内置 |
一键式复位 |
|
|
附 件 |
操作说明书 |
操作说明书1套 |
|
|
配件 |
一套 |
见送货清单 |
|
