TOB-20K-6000W超声波点焊机
1. TOB-20K-6000W超声波点焊机简介；；；；
TOB-20K-6000W超声波点焊机它接纳高性能防滋扰微处理器,实现电子操控化,熔接操控所有的参数经由微电脑举行治理，，，，，智能化频率控制系统，，，，，免去手动调频之未便，，，，，音波过载自动检测，，，，，时实跟踪最佳谐振点，，，，，振动组温度坚持最低点，，，，，焊头温度升高追随的频率转变，，，，，机械自动举行调解运行更稳固。。
2.超声波焊接机应用规模；；；；
l 铜管封切
l 汽车线束
l 太阳能板焊接
l 铜、铝等金属焊接
l 电池正极铝条多点焊接
l 电池盖帽与铝条单点焊接
l 18650聚合物电池正负极片焊接
l 电池铝壳底部与铝镍复合带焊接
l 玻璃板太阳能焊接
l 软包多层叠片焊接
l 方形蝴蝶焊接接
l 软包铝转镍
3.装备参数；；；；
|
名称 |
超声波焊接机 |
|
型号 |
TOB-20K-6000W |
|
供电电压 |
50、60Hz-/AC220V |
|
屏幕 |
触摸屏 |
|
数字系统 |
稳固性高 |
|
频率 |
自动追踪 |
|
功率 |
6000W |
|
参数生涯功效 |
有 |
|
焊接参数挪用可定制 |
有 |
|
分段式功率调理 |
有 |
|
焊接时间 |
可调（0.01s-2s） |
|
焊接方式 |
单点 |
|
预压时间 |
可调（0.02s-10s） |
|
频率盘算显示搜索规模 |
19.0000-21.0000HZ |
|
功率可调 |
4000W.6000W、 |
|
焊接模式 |
可选 |
|
振幅调理 |
振幅无极调理 |
|
机箱；；；； |
智能；；；；ぜ肮收媳ň嵝 |
|
频率自动追踪 |
规模±20HZ |
|
温度自动追踪 |
内部功率管60°自动；；；； |
|
EMI/EMC |
抗滋扰能力强 |
|
输入气源 |
空气压缩气7-8BAT（公斤/平方厘米） |
|
最大事情气压 |
6公斤/平方厘米 |
|
最小事情气压 |
0.3公斤/平方厘米 |
|
进气讨论 |
快速讨论8mm |
|
气缸直径 |
63mm |
|
气缸行程 |
20mm |
4.手艺参数；；；；
|
项目 |
名称 |
|
|
|
|
1．基材 |
|
|
1.1 正极 |
|
|
1.1.1 基体(极片)材质 |
铝箔 |
|
1.1.2 基体(极片)厚度 |
0.012mm |
|
1.1.3 垫片(极耳)材质 |
铝极耳 |
|
1.1.4 线材 |
0.2-0.5mm |
|
1.2 负极 |
|
|
1.2.1 基体(极片)材质 |
铜箔 |
|
1.2.2 基体(极片)厚度 |
0.08-0.012mm |
|
1.2.3 垫片(极耳)材质 |
铜镀镍/镍极耳 |
|
1.2.4 垫片(极耳)厚度 |
0.2-0.4mm |
|
|
|
|
2．电芯 |
|
|
2.1 叠片工艺 |
|
|
2.2 叠片最大层数（验收标准） |
40-80层（凭证焊接的长度有转变）。。 |
|
2.3 电芯厚度 |
|

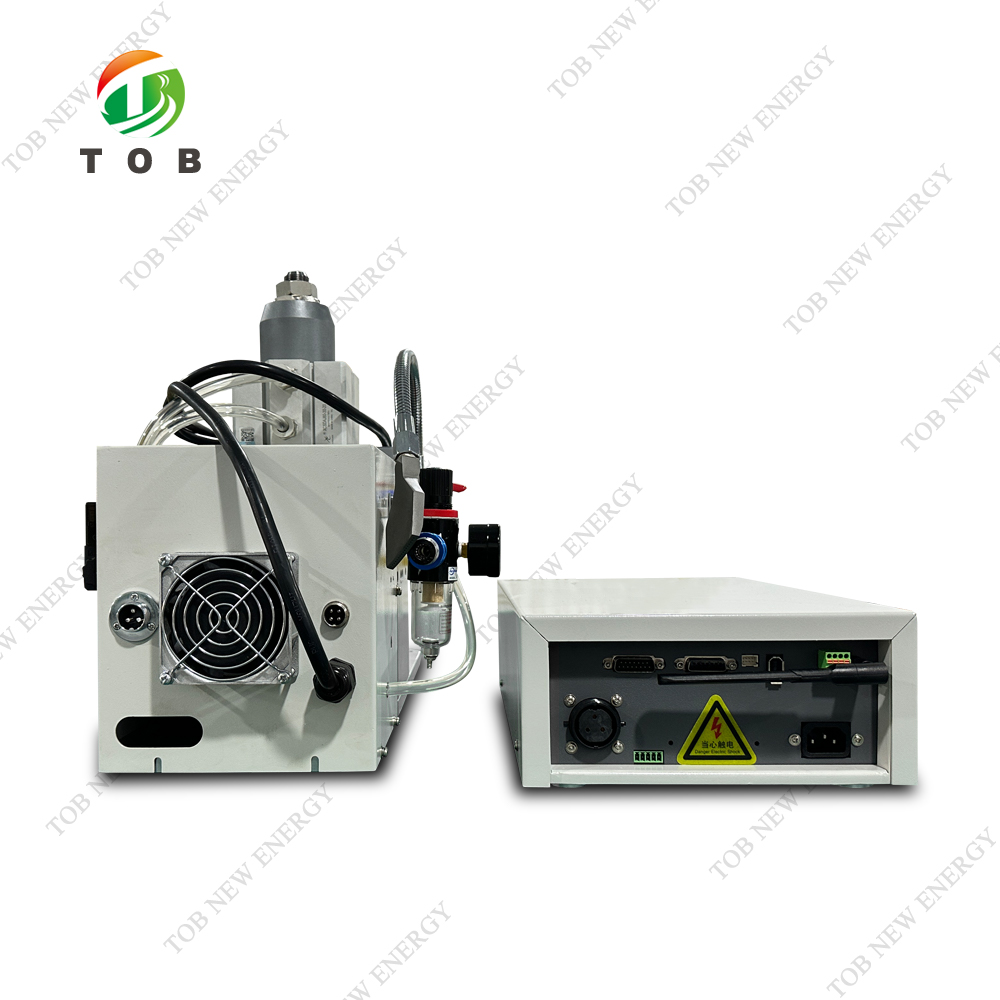

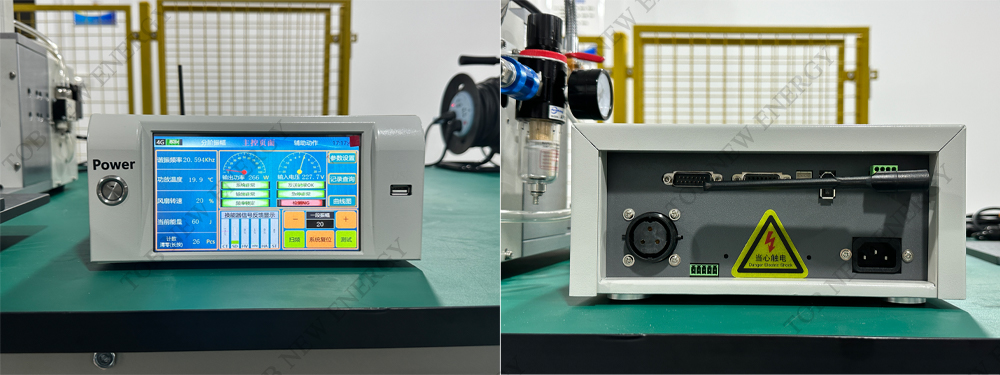

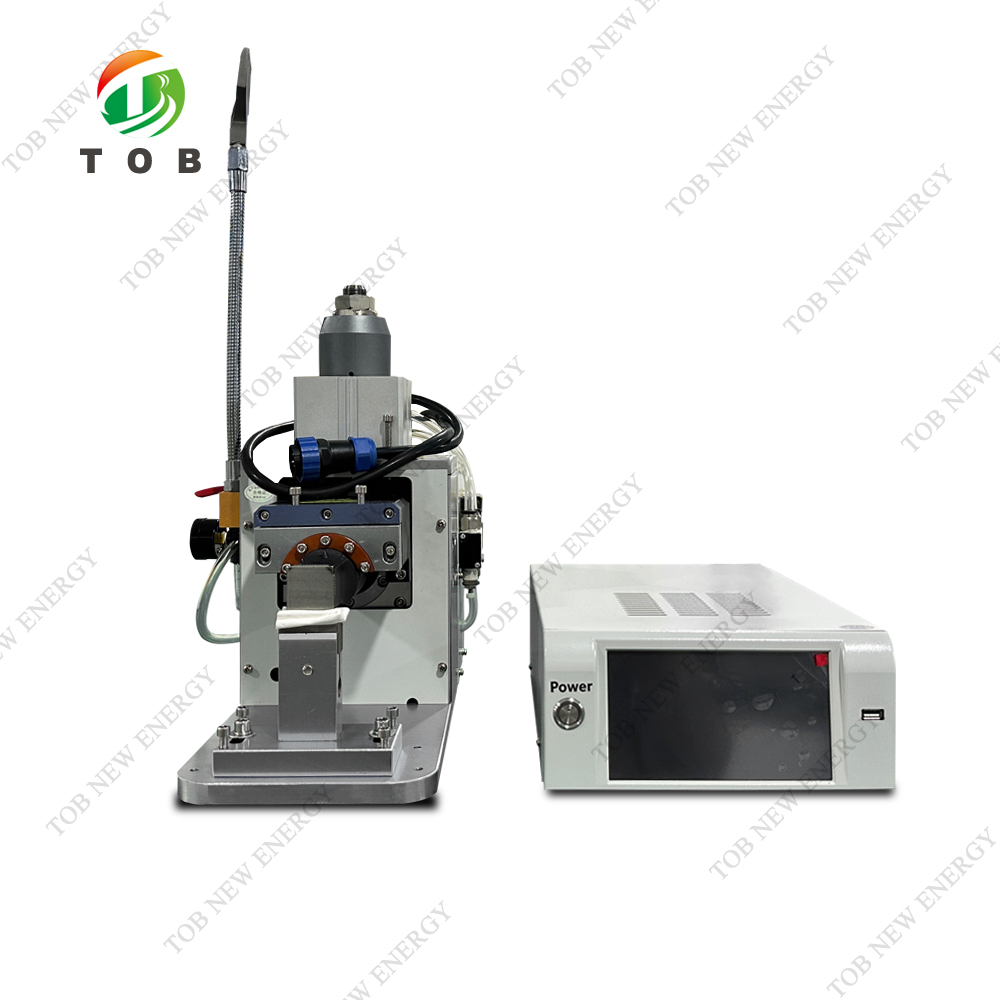

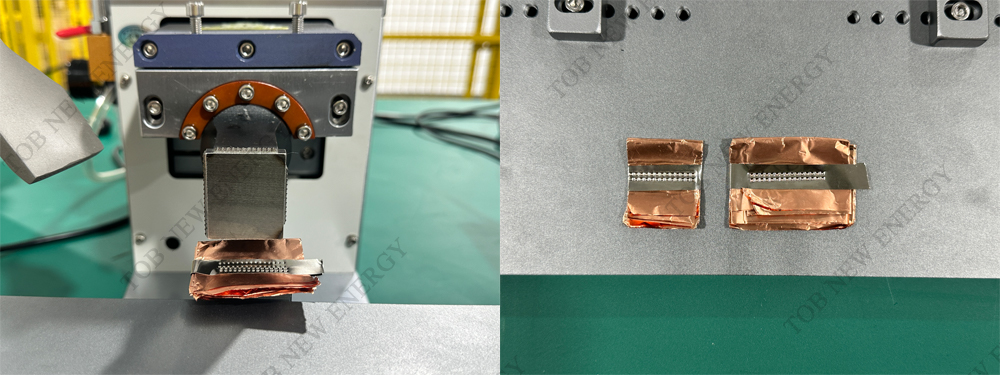

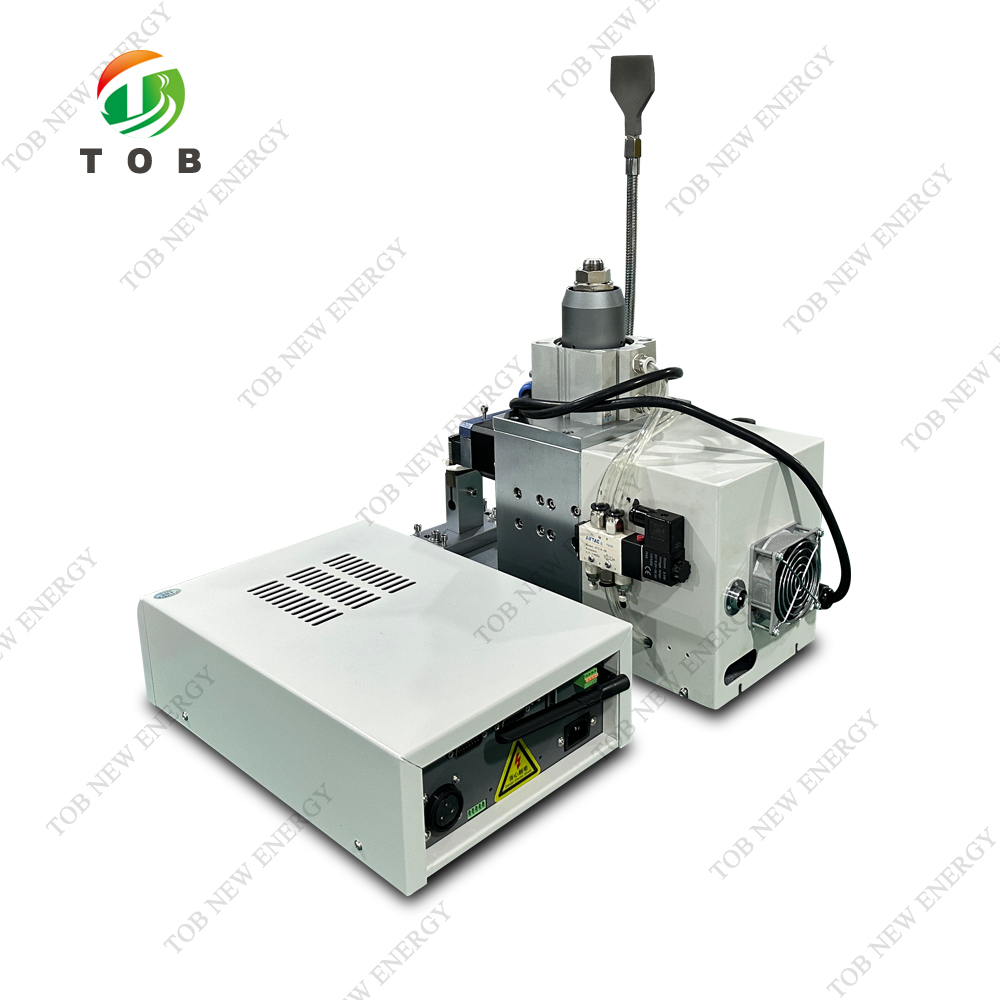

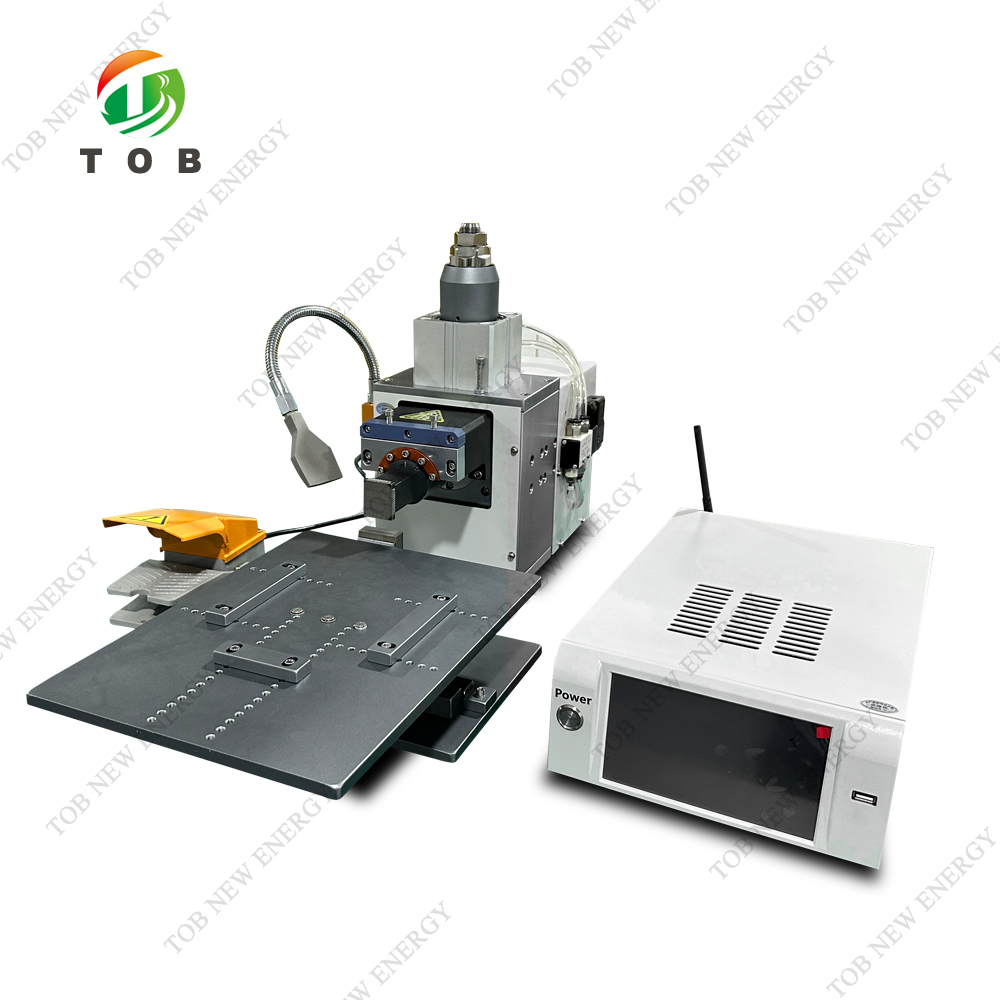

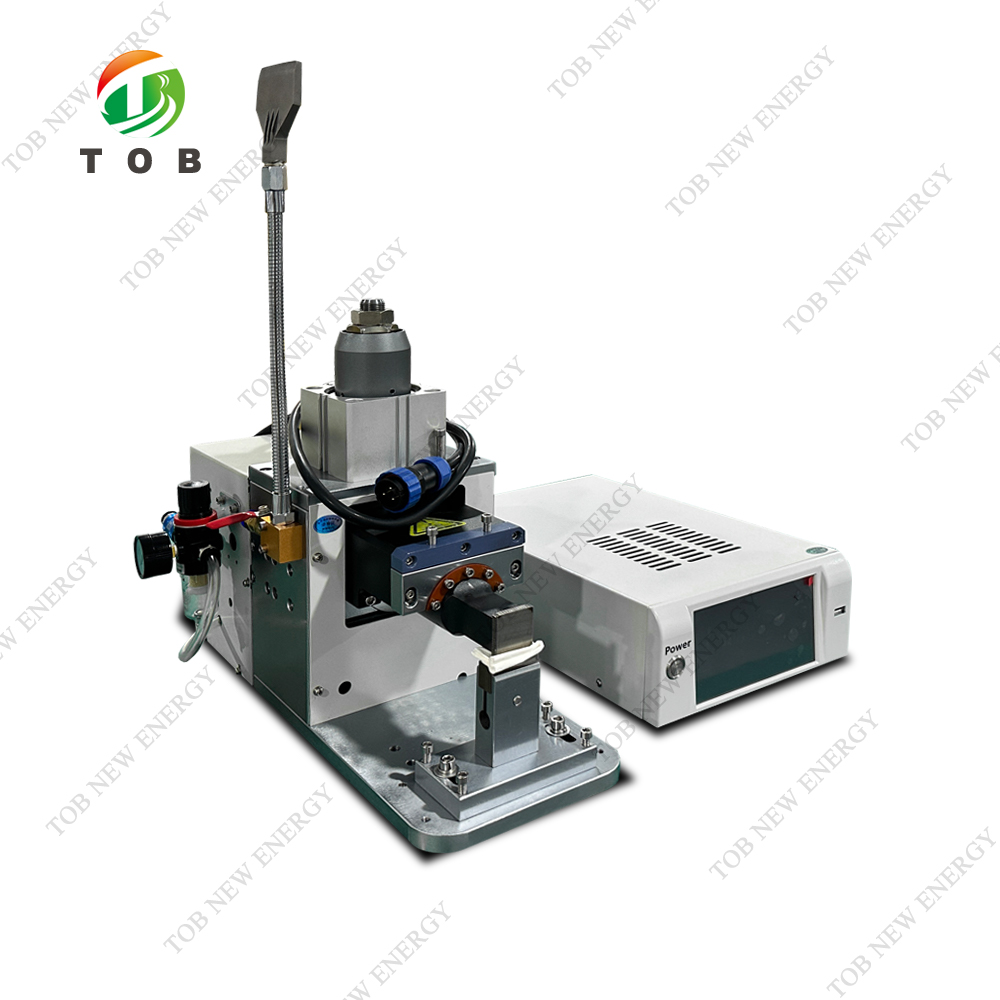

5.产品图片
