0.2L电池质料行星球磨机
1.概述
行星式球磨机是混淆、细磨、小样制备、纳米质料疏散、新产品研制和小批量生产高新手艺质料的必备装置。。。。。。该产品是科研单位、高等院校、企业实验室获取微颗粒研究试样（每次实验可同时获得四个样品）的理想装备 ；；；；；配用真空球磨罐，，可在真空状态下磨制试样。。。。。。普遍应用于地质、矿产、冶金、电子、建材、陶瓷、化工、轻工、医药、美容、环保等部分。。。。。？？？ ？？？梢云局すひ找笊瓒ㄗ佟⒄醋惶媸奔浜妥艿难心ナ奔洹。。。。。
2.事情原理
TOB-XQM系列变频行星式球磨机是在统一转盘上装有四个球磨罐，，当转盘转动时，，球磨罐在绕转盘轴公转的同时又围绕自身轴心自转，，做行星式运动。。。。。。罐中磨球在高速运动中相互碰撞、研磨和混淆样品。。。。。。该产品能用干、湿两种要领研磨和混淆粒度差别、质料各异的产品，，研磨产品最小粒度可至0.1微米（即1.0×10mm-4）。。。。。。
3.手艺参数
|
型号 |
TOB-XQM-0.2S或TOB-XQM-0.2 |
|
研磨罐体积（L） |
50ml*4 |
|
研磨罐材质 |
氧化铝罐 |
|
磨介材质 |
氧化锆球等 |
|
每罐最大装料 |
物料和磨介不凌驾容积的三分之二 |
|
进料粒度 |
土壤料≤10毫米，，其它料≤3毫米 |
|
出料粒度 |
最小可至0.1微米 |
|
转速 |
公转60-580r/min，，自转120-1160 r/min |
|
转速比（公转：自转） |
1:2 |
|
调速方式 |
变频、程控无级调速，，手动、自动准时正反转 |
|
传动方式 |
齿轮传动 |
|
事情电压 |
220V |
|
电机功率与变频功率 |
0.25Kw |
|
事情方式 |
两个或四个罐同时势情 |
|
最大一连事情时间 |
72小时 |
|
程控控制（电子监控） |
球磨机接纳高科技微电脑晶片控制，，可按设置程序正转、反转重复交替运行（0-999min）及正转、暂停、反转、暂停、正转（0-999min）交替运行，，特殊适合需要冷却或者需要中止运行之需要 |
4.产品特点
1）齿轮传动战胜了皮带传动易打滑、转速不稳固的弱点 ；；；；；
2）接纳行星式运动，，球磨效率高、粒度细 ；；；；；
3)变频控制，，可选定理想转速 ；；；；；
4)变频用具有欠压和过流 ；；；；；，，可以对电机举行 ；；；；； ；；；；；
5)准时关机，，自动准时正、反转功效，，能自由选择单向、交替、一连、准时与不准时运行方式，，提高研磨效率 ；；；；；
6)一次实验可同时获得四种巨细差别，，质料各异的样品 ；；；；；
7）重心低、性能稳固、结构紧凑、操作利便、清静可靠、噪声低、无污染、消耗小。。。。 ；；；；；
8）装备装有清静开关，，可以防止装备在清静外罩翻开的情形下启动，，以免爆发清静事故 ；；；；；
9）卧式行星球磨机由于球磨罐呈卧式装置，，旋转时没有牢靠的底面，，较好的解决了部分物料的沉底问题。。。。。。
5.产品选型资助
1）型号说明：TOB-XQM-（4罐总体积）
例：TOB-XQM-0.2：为总体积0.2L,能装4个50ml容积球磨罐的行星球磨机 ；；；；；因此要凭证一次所需要研磨的物料的量来选择型号装备 ；；；；；体积很小，，可以放在手套箱中使用。。。。。。
2）球磨罐选择：
球磨罐材质主要有：不锈钢、玛瑙、刚玉、碳化钨、尼龙、氧化锆、聚四氟乙烯、内衬聚氨酯等等 ；；；；；球磨罐材质对要研磨的物料没有污染、外观没有影响 ；；；；；研磨容易氧化的物料时，，必需与空气隔离，，可以选用真空球磨罐。。。。。。
3）磨球选择：
磨球材质主要有：铬钢、不锈钢、玛瑙、氧化铝、氧化锆等 ；；；；；磨球材质对要研磨的物料没有污染、外观没有影响 ；；；；；磨球材质密度和硬度必需比研磨物料要大 ；；；；；球磨规格主要有：Φ5，，Φ8，，Φ10，，Φ15，，Φ20。。。。。。
4）磨球配比：
球磨效率崎岖决议于配球（大、小、多、少），，试样性子及颗粒巨细、重量、转速、运行方式是否搭配适当。。。。。。为获取最佳效果，，通常大、小球应搭配使用。。。。。。大球用来配重与砸碎样品以及疏散小球，，小球用来混淆及研磨样品。。。。。。
其他行星球磨机型号
|
型号 |
0.4L |
1L |
4L |
12L |
20L |
40L |
60L |
100L |
|
|
转速（r/ min) |
公转 |
30-460 |
30-670 |
30-400 |
30- 280 |
30- 220 |
30- 200 |
30- 185 |
30- 185 |
|
自转 |
60-920 |
60-335 |
60-800 |
60- 560 |
60- 440 |
60- 400 |
60- 370 |
60- 370 |
|
|
电机功率（KW) |
0.55 |
0.75 |
0.75 |
1.5 |
3 |
3 |
4 |
7 |
|
|
变频功率(KW) |
0.55 |
0.75 |
0.75 |
1.5 |
3 |
3 |
4 |
7 |
|
|
程控控制（电子监控） |
1～999 |
||||||||
|
正反旋转时间 |
1～99 |
||||||||

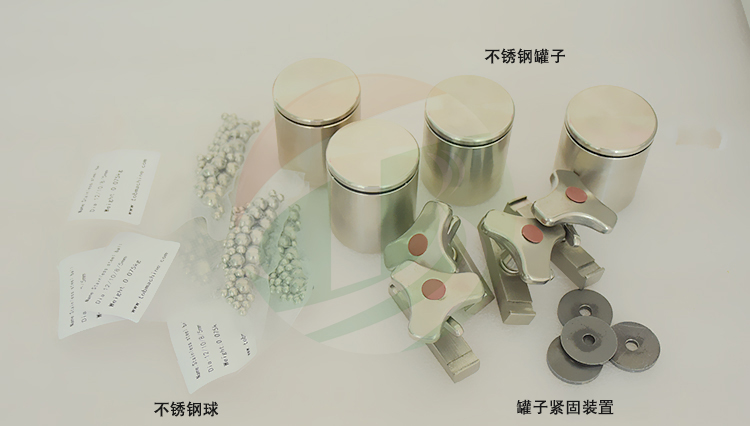

球磨罐
(1)常用类型
|
球磨罐类型 |
规格（容积 L） |
|||||||||
|
玛瑙 |
0.05 |
0.15 |
0.25 |
0.3 |
0.4 |
0.5 |
1 |
2 |
|
|
|
不锈钢 |
0.05 |
0.1 |
0.25 |
0.35 |
0.5 |
1 |
4 |
5 |
8 |
10 |
|
陶瓷 |
0.1 |
0.25 |
0.5 |
1 |
4 |
5 |
10 |
|
|
|
|
尼龙 |
0.25 |
0.3 |
0.4 |
0.5 |
1 |
4 |
5 |
10 |
|
|
|
PU |
0.25 |
0.5 |
1 |
2 |
4 |
5 |
7 |
12 |
16 |
|
|
刚玉 |
0.5 |
1 |
4 |
5 |
10 |
|
|
|
|
|
|
氧化锆 |
0.5 |
1 |
2 |
4 |
5 |
8 |
10 |
|
|
|
|
PTFE |
0.5 |
1 |
2 |
5 |
8 |
10 |
12 |
|
|
|
|
合金 |
0.5 |
1 |
4 |
5 |
|
|
|
|
|
|
(2)罐子和磨球的搭配
| 罐子 | 玛瑙 | 陶瓷 | 不锈钢 | 尼龙 | 铁 | 铝 | 合金 | 锆石 |
| 球 | ||||||||
| 玛瑙 | ● | |||||||
| 陶瓷 | ▲ | ● | ||||||
| 不锈钢 | ● | ▲ | ▲ | |||||
| 尼龙 | ▲ | ● | ||||||
| 铁 | ● | ▲ | ||||||
| 铝 | ● | ▲ | ||||||
| 合金 | ● | |||||||
| 锆石 | ▲ | ● | ||||||
| ● 最佳匹配小郭 ▲可匹配 | ||||||||

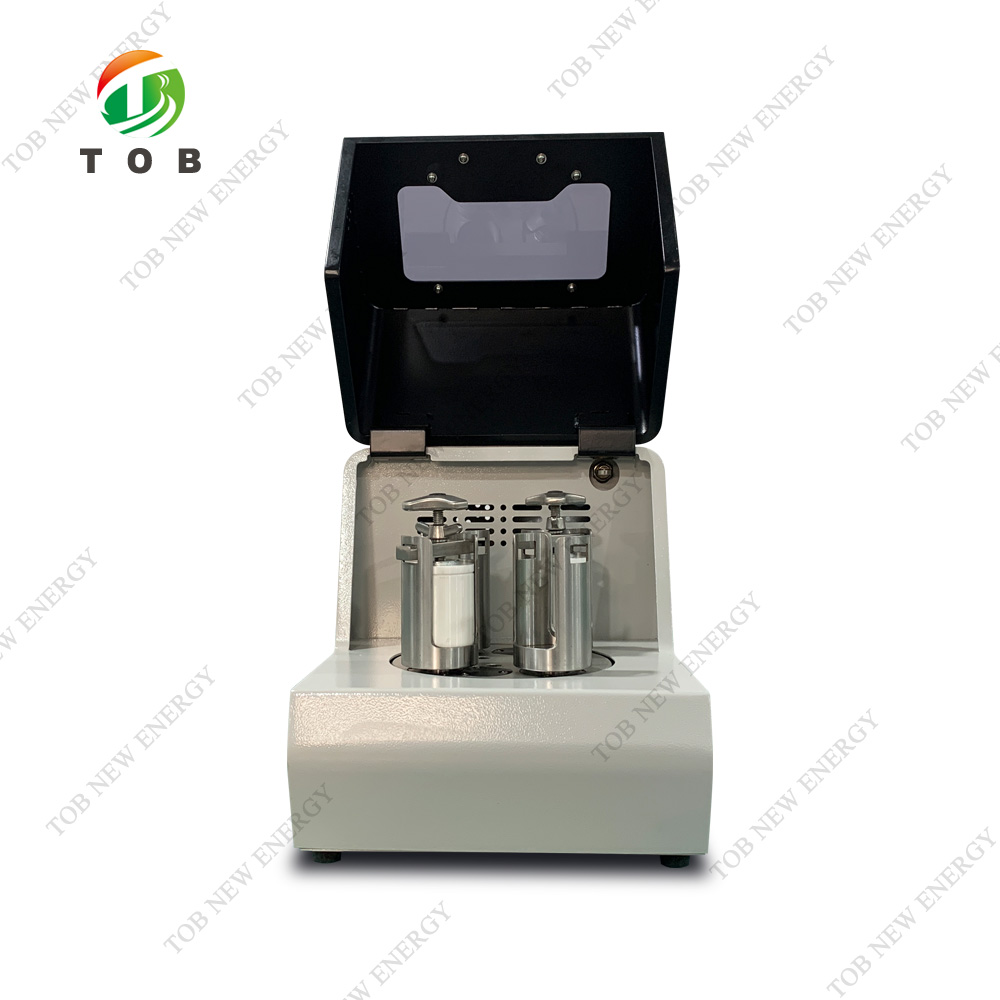

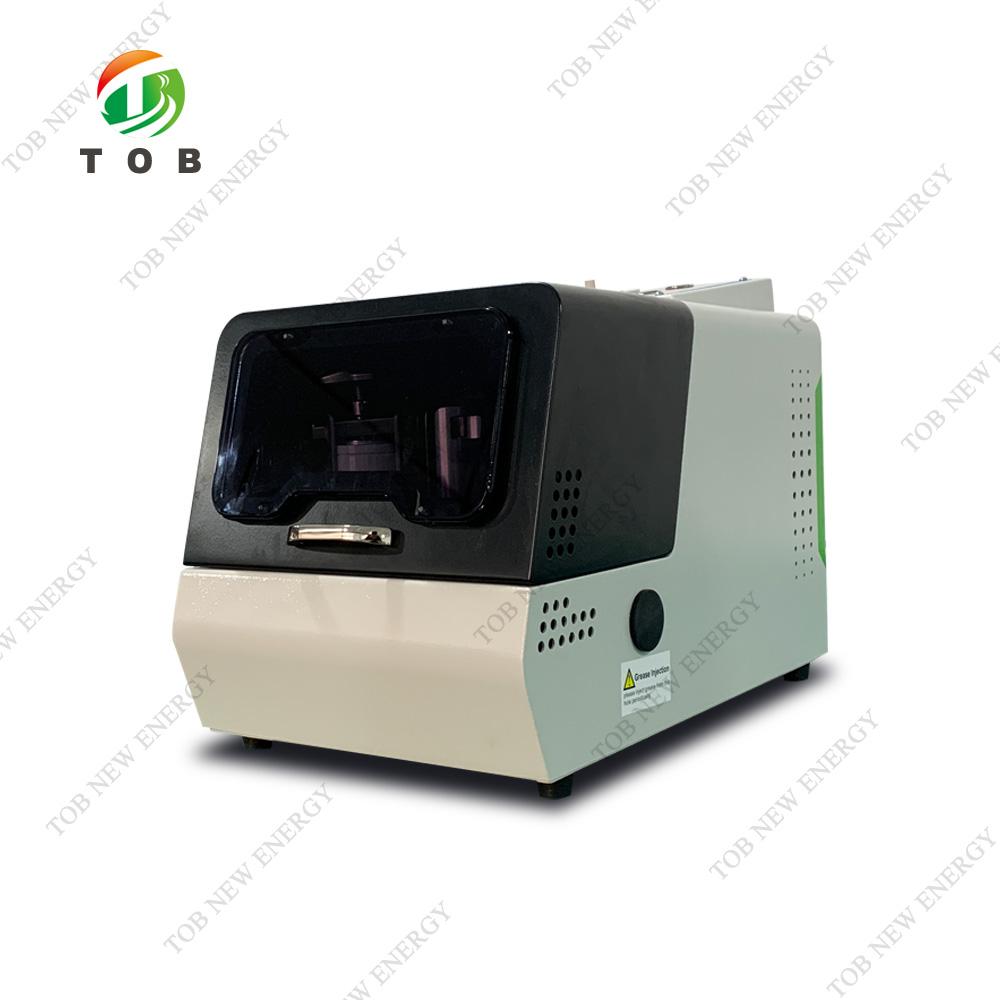

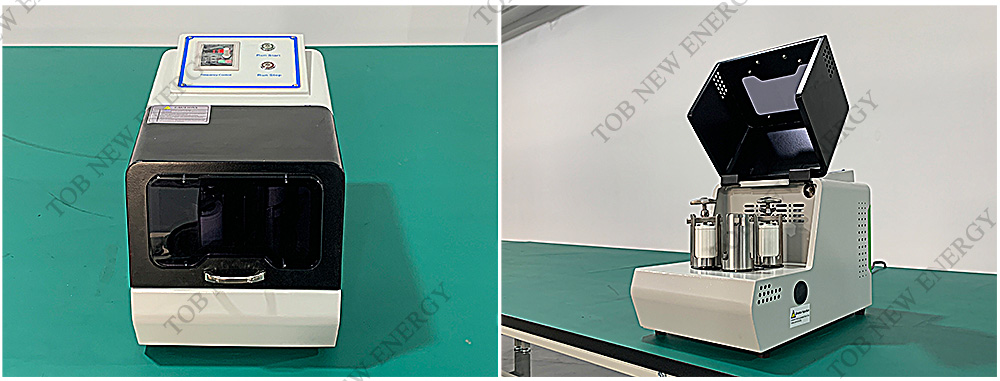

产品图片
|
|
|
|
|
包装
