重物攻击试验机
产品规格
1.概述：
|
用途 |
通过从纷歧同的高度的差别的重锤和差别的受力面积测试电池的清静性能，，，，，按划定举行试验，，，，，电池应不起火、不爆炸。。。。 |
|
攻击试验要领 |
试验样品电池要放在一平面上。。。。一根直径15.8mm的棒十字交织放置在样品的中心位置上。。。。一个9.1KG的重物从610mm的高度跌落到样品上。。。。每个样品电池只要遭受一次攻击，，，，，每次试验要使用差别的样品。。。。 |
|
装备主要特点及功效 |
2.3.1标配9.1Kg重锤及直径为15.8mm横杠长≥60mm（可同时知足差别的标准）；； |
|
2.3.2编码器显示高度，，，，，智能型控制610mm(0~700可调,客户使用很是利便）；； |
|
|
2.3.3试验箱体前门接纳增强设计，，，，，门左边装有外露式铰链,右边装强力门锁扣,有用的封锁门,铰链和锁扣接纳增强的装备专用标准件；； |
|
|
2.3.4底部装4个脚轮，，，，，利便移动和牢靠；； |
|
|
2.3.5本机接纳PLC触摸屏控制系统,利便直观,可容易的控制每一个输入的测 试参数；； |
|
|
2.3.6防爆玻璃视窗贴防爆膜，，，，，加装防护钢网，，，，，双重；；；； |
|
|
2.3.7照明功效，，，，，装置于视窗外部，，，，，反射到内箱，，，，，既可清晰看到内箱状态又包管照明灯的寿命与清静；； |
|
|
2.3.8箱体底部后上方装置泄压装置，，，，，当压力抵达压力开关的压力时，，，，，压力门翻开自动泄压；； |
|
|
2.3.9双柱式设计重锤跌落从而镌汰重锤与四壁摩擦力抵达自由跌落，，，，，并且有用防止了清静问题；； |
|
|
2.3.10试验箱体的测试区域为1个自力的测试区、内箱接纳不锈钢SUS304制作。。。。 |
2.手艺参数：
|
落球重量 |
9.1Kg±0.1Kg；； |
|
落下高度 |
0~700mm可调(重物可以提起到一定高度，，，，，并下放，，，，，包管重物在笔直偏向自由落体，，，，，不倾斜、不摇晃)；； |
|
显示精度 |
0.1mm；； |
|
高度误差 |
±5mm；； |
|
显示方式 |
PLC触摸屏显示测试参数；； |
|
横杠直径 |
15.8mm±0.1mm (笔直横放在电池中部，，，，，重物砸落在钢棒上，，，，，钢棒坚持与方电池的底面平行；；）；； |
|
内箱材质 |
SUS 304#不锈钢（厚度1.0mm补强与外箱总厚度为80mm）；； |
|
外箱材质 |
冷杂板烤（厚度1.2mm）；； |
|
排风口 |
直径100mm（箱体后侧装有排气扇）；； |
|
箱门 |
单门，，，，，开视察窗，，，，，冷拉手门锁；； |
|
视窗尺寸 |
390 X 360mm(20mm厚钢化防爆玻璃)；； |
|
升降方式 |
电动升降；； |
|
上下攻击面 |
钢板；； |
|
箱体尺寸 |
W940 X D780 X H1660mm(请依最终设计尺寸) |
|
电源 |
AC 220V,50HZ,单相 |
|
功率 |
2.0KW；； |
|
机台重量 |
约250KG。。。。 |

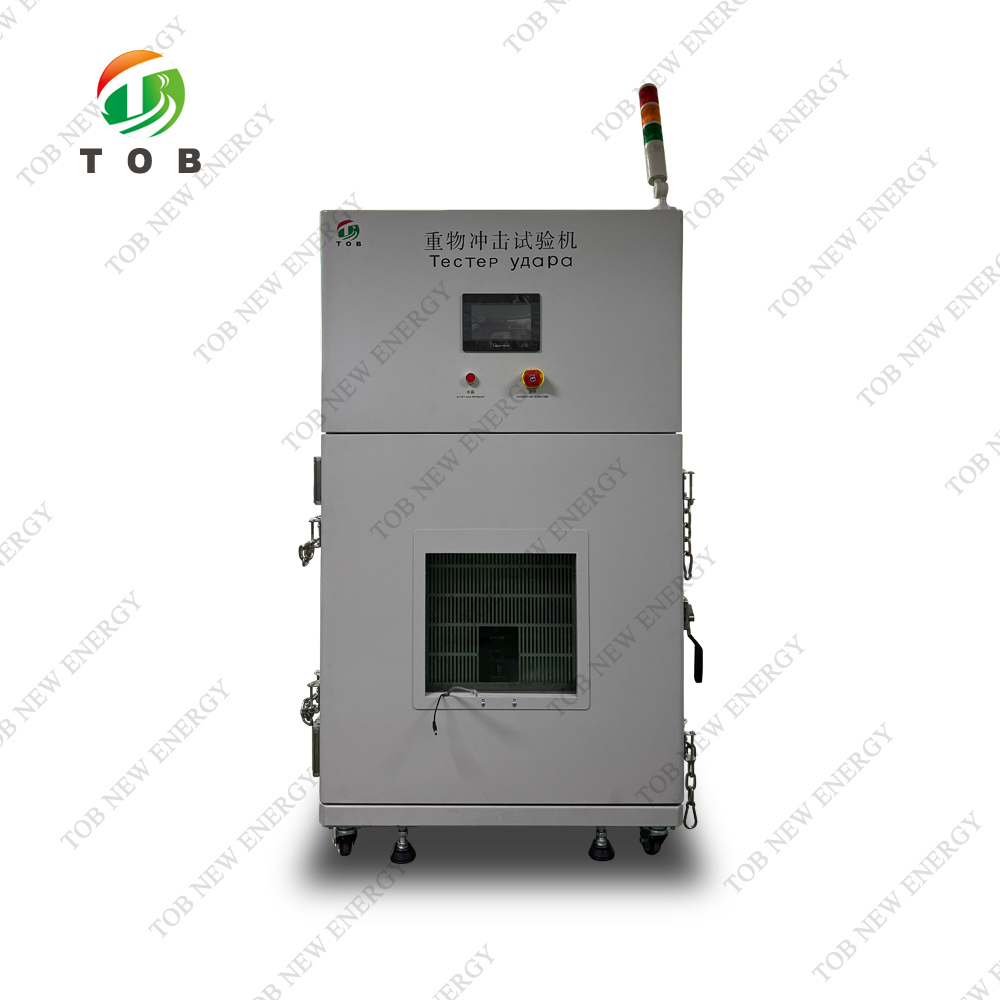

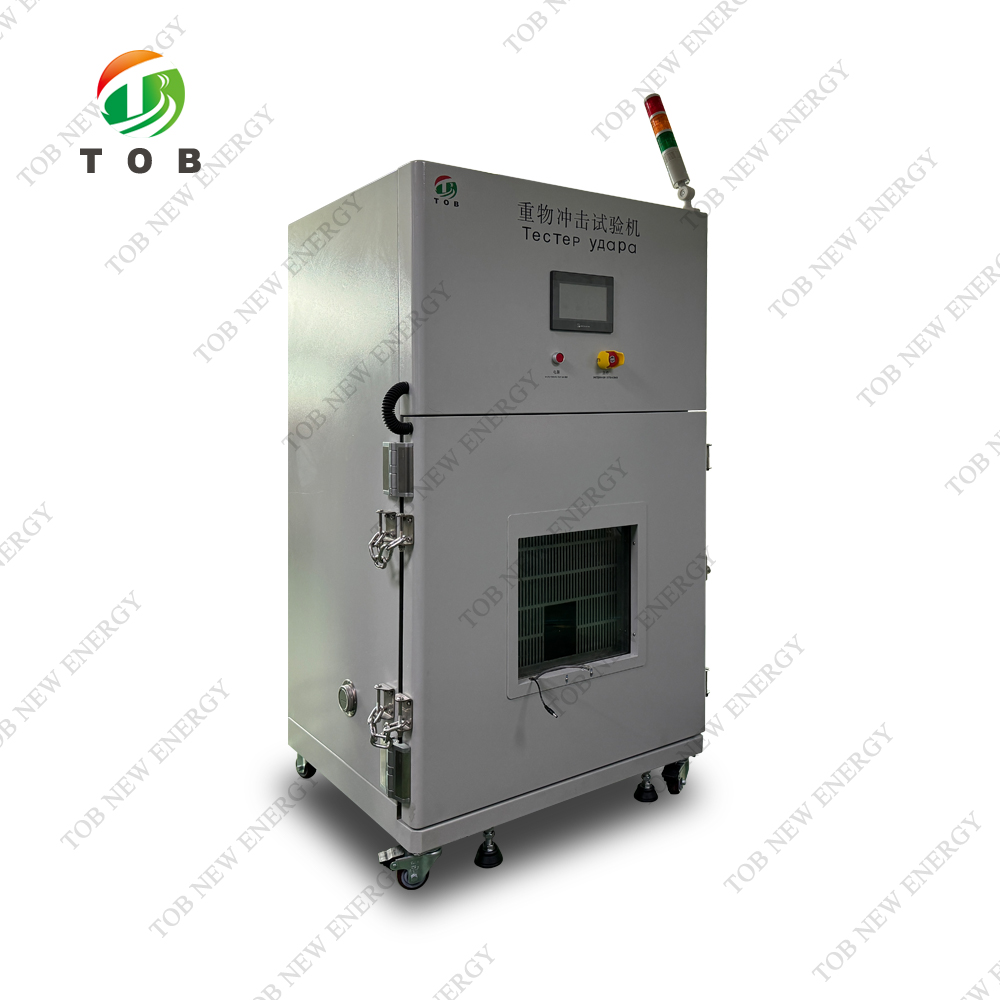

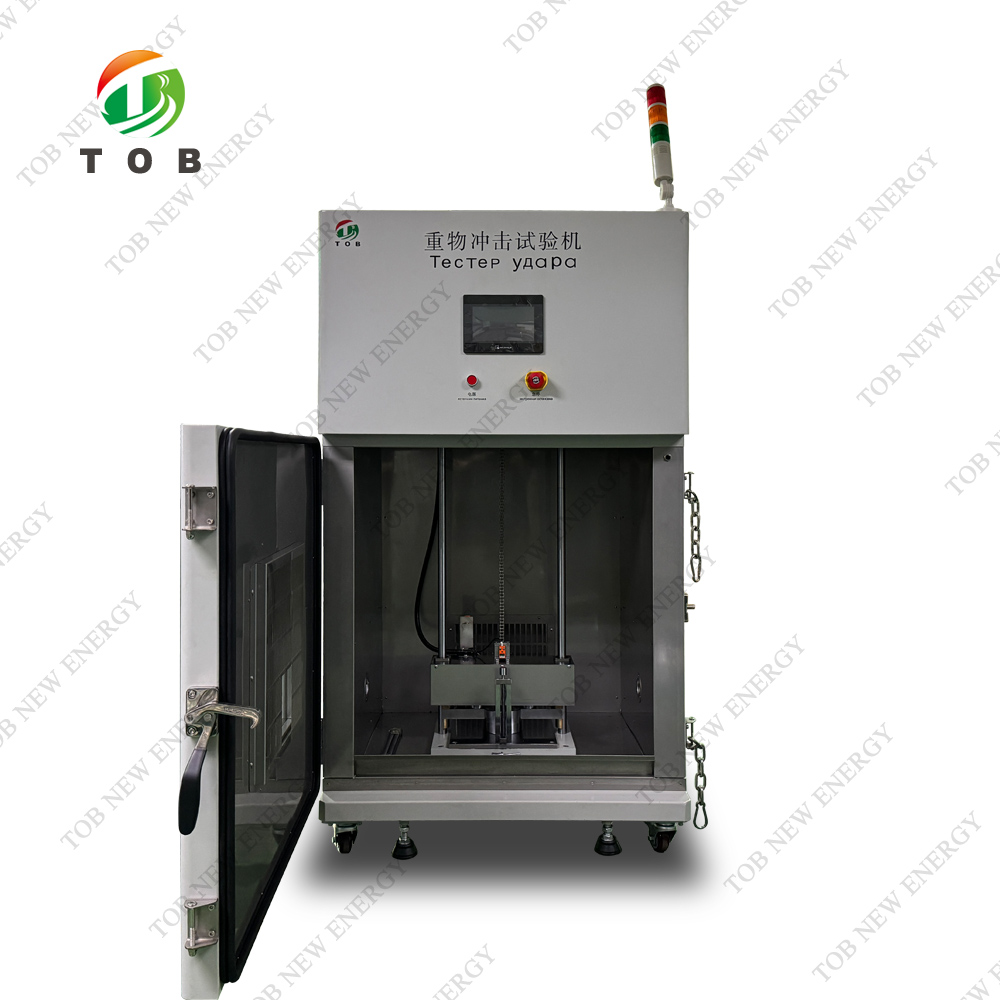

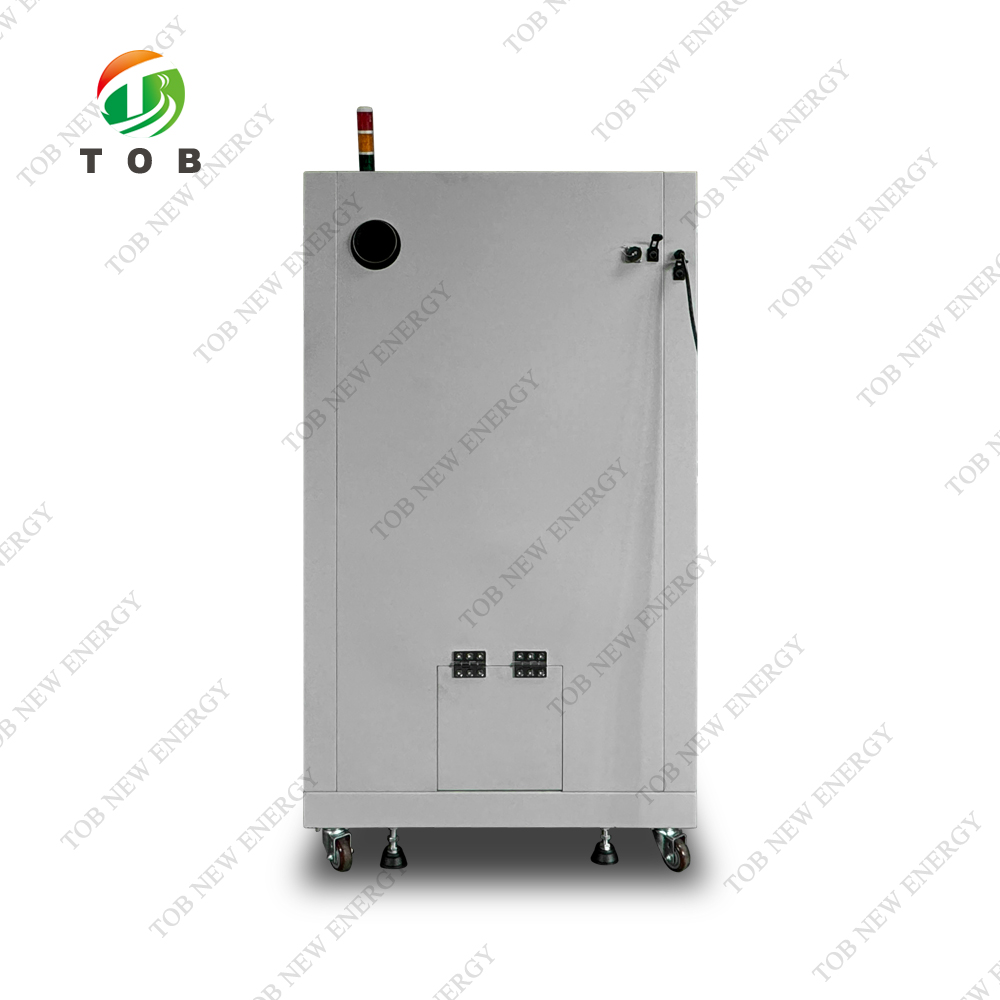

产品图片
