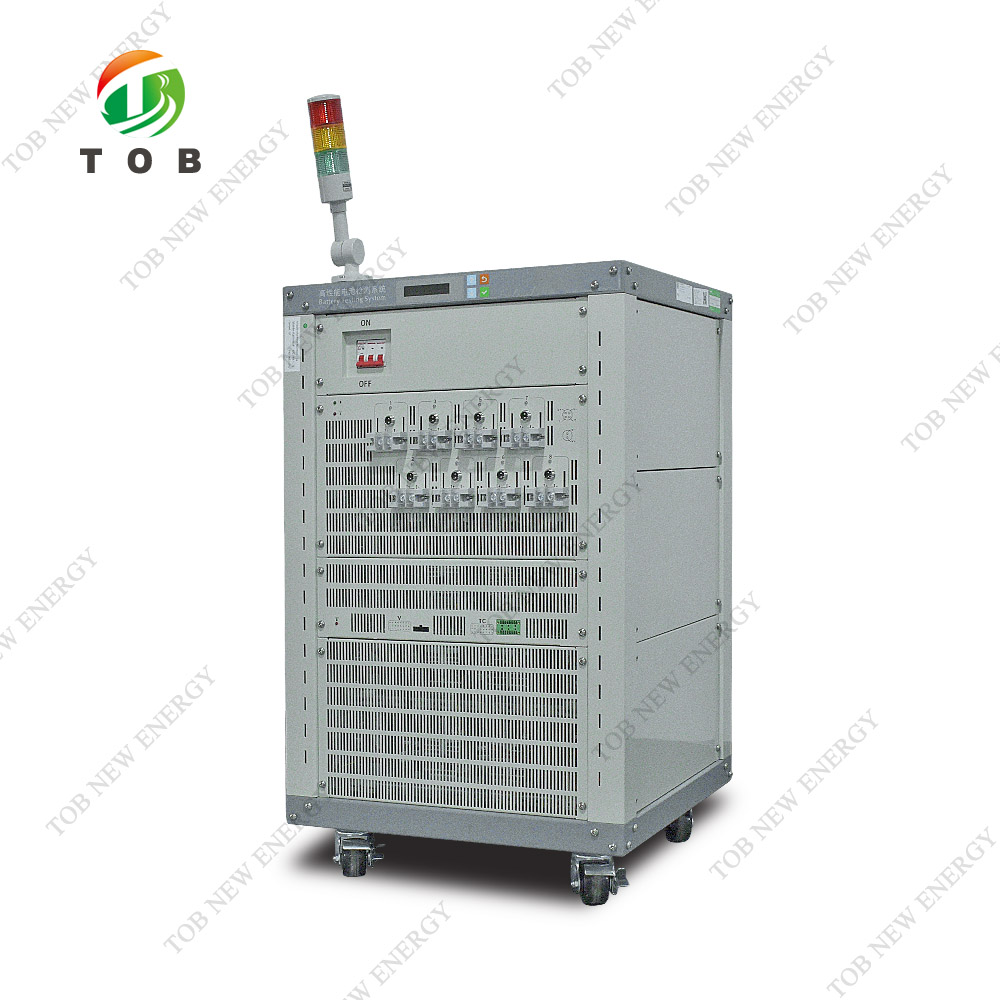

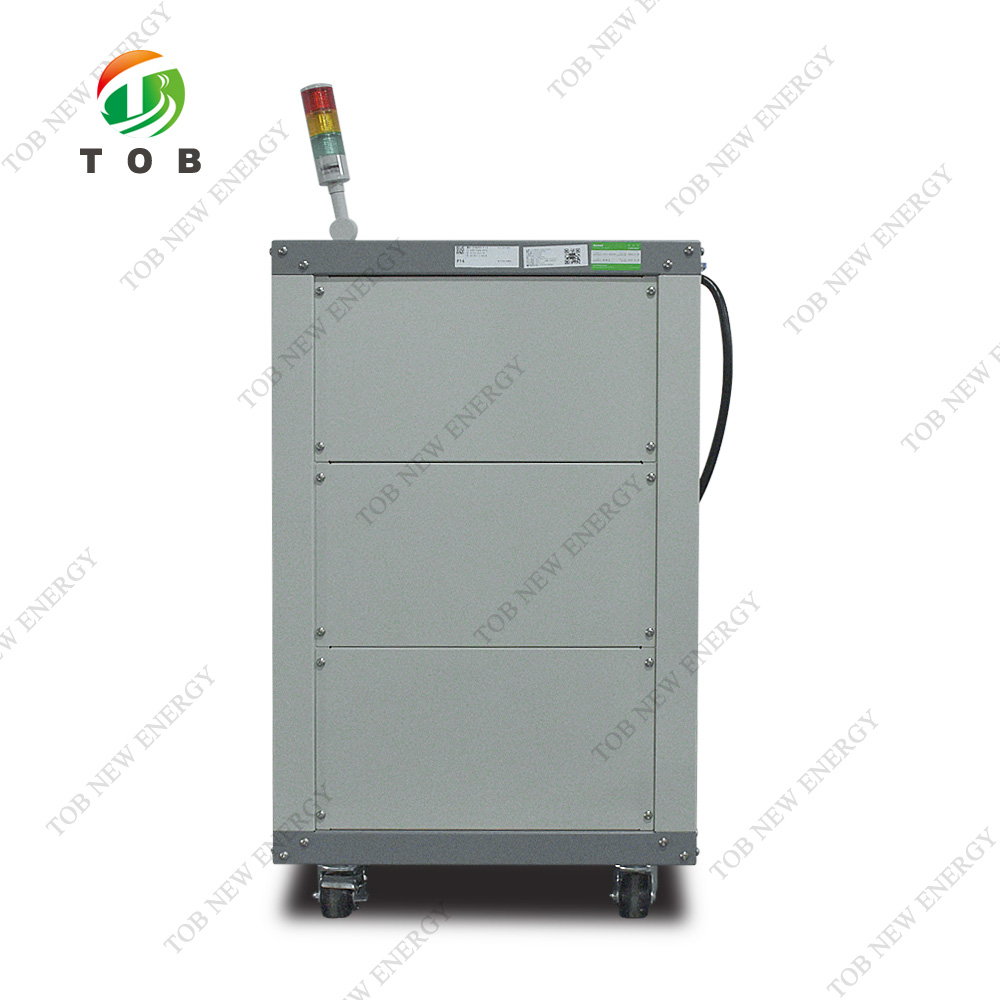

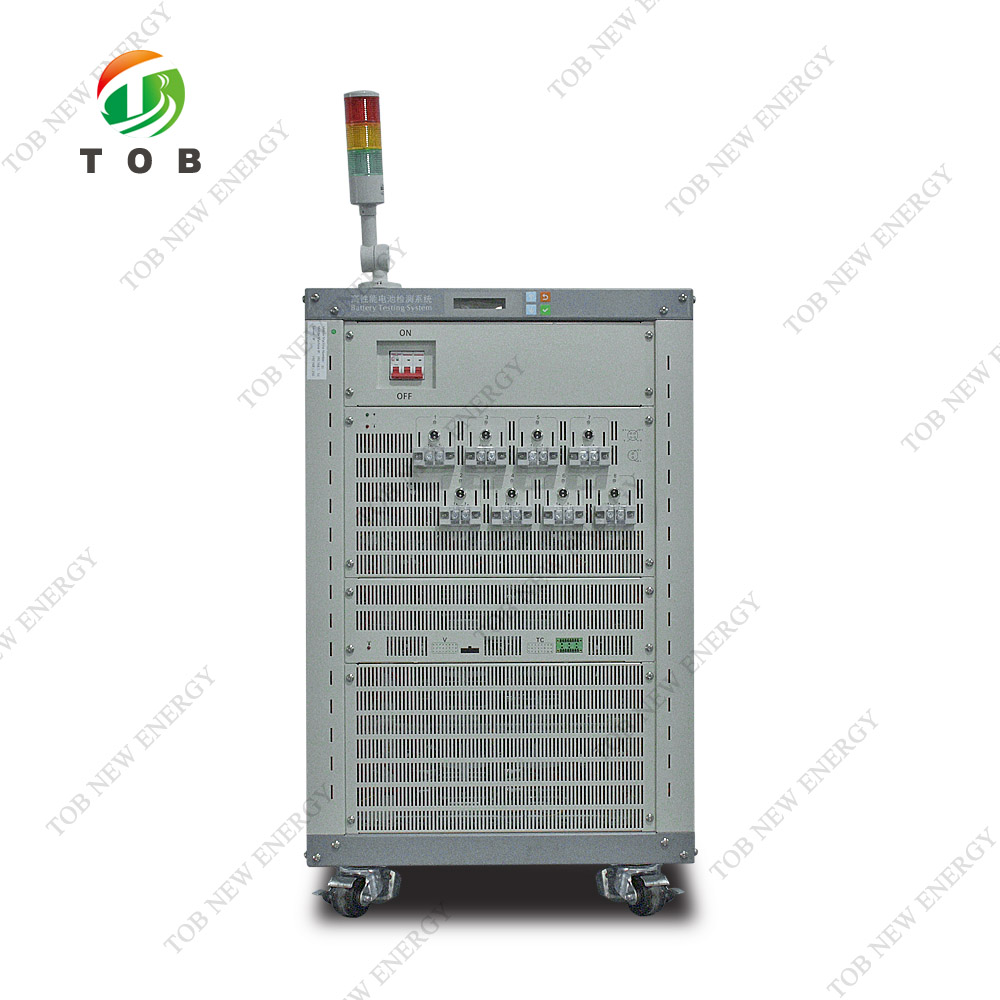

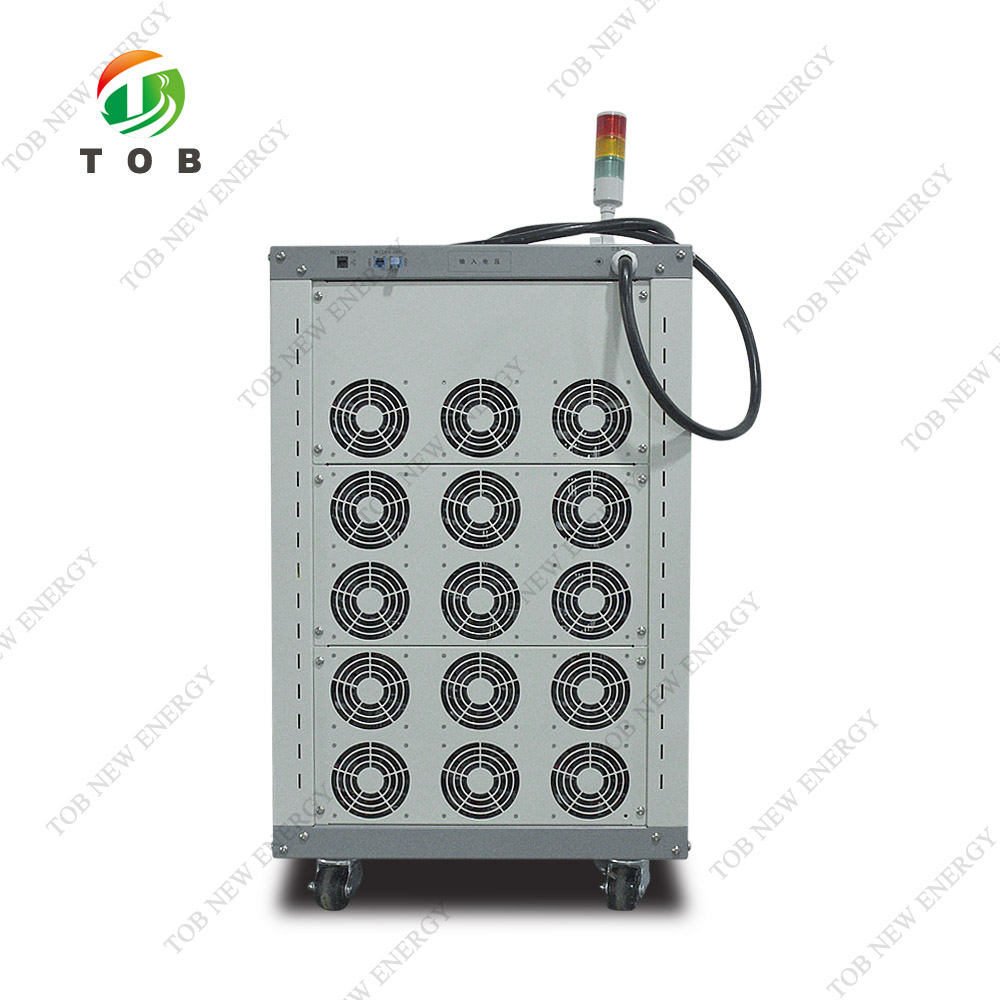

TOB-CT-4008-5V60A-NTFA电池检测装备

指标项目

指标参数

输入电源

AC 220V ±10% / 50H

输入有功功率

4253W

分辨率

AD：16bit；；；；；DA：16bit

输入阻抗

≥100kΩ

电压

恒压电压规模控制

0.025V～5V

最低放电电压

0V

精度

± 0.1% of FS

稳固度

± 0.1% of FS

电流

每通道输出规模

0.3A 60A

精度

± 0.1% of FS

恒压阻止电流

0.12A

稳固度

± 0.1% of FS

功率

单通道最大输出功率

 300W

稳固度

± 0.2% of FS

时间

电流响应时间

最大电流上升时间 20ms

工步时间规模

≤(365*24)小时/工步;时间名堂支持 00：00：00.000(h、min、s、

数据纪录

数据纪录条件

最小时间距离：100ms

最小电压距离：10mV

最小电流距离：120mA

纪录频率

10Hz

充电

充电模式

恒流充电、恒压充电、恒流恒压充电、恒功率充电

阻止条件

电压、电流、相对时间、容量、-△V

放电

放电模式

恒流放电、恒功率放电、恒阻放电

阻止条件

电压、电流、相对时间、容量

脉冲模式

充电

恒流模式、恒功率模式

放电

恒流模式、恒功率模式

最小脉冲宽度

500ms

脉冲个数

单个脉冲工步支持 32 个差别的脉冲

充放电一连切换

一个脉冲工步可以实现从充电到放电的一连切换

阻止条件

电压、相对时间

DCIR测试

支持自界说取点举行 DCIR 的盘算

循环

循环测试规模

1~65535 次

单循环工步数

254

循环嵌套

具有嵌套循环功效，，，，，最大支持 3 层嵌套

；；；；；

● 掉电数据；；；；；

●具有脱机测试功效

●可设定清静；；；；；ぬ跫，，，，，设置参数包括：电压上限、电压下限、电流上限、电流下限、容量上限、延时时间

●具有防反接功效

IP品级防护

防护品级 IP20

通道特点

恒流源与恒压源接纳双闭环结构

通道控制模式

自力控制

电压电流检测采样

四线制毗连

噪声

<85dB

数据库

接纳 MySQL 数据库集中治理测试数据

上位机通讯方式

基于 TCP/IP 协议

服务器磁盘设置

500GB

数据输出方式

EXCEL 2003,2010、TXT

服务器操作系统

Windows 7

通讯接口

网口

装备事情情形要求

指标项目

指标参数

事情温度规模

0℃~40℃（在 25±10℃规模内，，，，，包管丈量精度：精度漂移 0.005% of FS /℃

贮存温度规模

 -10℃~50℃

事情情形相对湿度规模

≤70% RH（没有水汽凝聚)

贮存情形相对湿度规模

≤80% RH（没有水汽凝聚）

家具规格及尺寸

指标项目

指标参数

每单位机箱尺寸（W*D*H）(mm)

18U（19”），，，，，600*600*1000

整机通道数

8

辅助通道

辅助通道类型

温度、电压

温度规模

 -25℃~110℃（热敏电阻）

温度精度

±1℃（线长 2m 以内

温度分辨率

0.1℃

电压规模

 -5V～5V

电压精度

± 0.1% of F

每通道可带温度辅助通道数

可随需要填写(最多可带 248 个温度辅助通道数）

每通道可带电压辅助通道数

可随需要填写(最多可带 248

辅助通道；；；；；ぬ跫

●可设定辅助通道；；；；；ぬ跫，，，，，可设置参数包括：温度上限、温度下限、电压上限、电压下限、单体电池压差

备注：不兼容带具有软起功效的；；；；；ぐ宓绯氐牟馐
