TOB-ZK1000-180 1000℃真空快速退火炉
1.概述：
主要用途：陶瓷、冶金、电子、玻璃、化工、机械、耐火质料、特种质料、建材、高校、科研院所、工矿企业做粉末焙烧、陶瓷烧结、高温实验、质料处理、质高校、科研院所、工矿企业做真空钎焊、真空烧结、真空脱脂、真空退火等。。。
本款高真空快速退火炉以入口钨丝灯管为加热元件，，接纳双层壳体结构和31段程序控温系统，，移相触发、可控硅控制，，炉膛接纳日本阿尔赛全入口高纯氧化铝纤维，，真空成型纤维聚轻板质料。。。接纳双炉膛结构。。。接纳高纯石英管，，水冷法兰密封，，真空系统与炉身为一体。。。该炉具有温场平衡、外貌温度低、升降温度速率快、节能等优点。。。
2.手艺参数：
|
项目 |
单位
|
指 标 值
|
|
炉体结构
|
|
双层壳体结构
|
|
额定功率
|
KW |
10KW |
|
额定电压
|
V |
220V
|
|
频率
|
HZ |
50
|
|
相数
|
相
|
单相 |
|
最高温度
|
℃
|
1000 |
|
使用温度
|
℃
|
950 |
|
极限升温速率
|
℃/min
|
≤200℃/min
|
|
推荐升温速率
|
℃/min
|
30-60℃/min
|
|
炉膛尺寸
|
mm
|
直径170*400mm |
|
炉管尺寸 |
mm |
外径180*800mm |
|
外观尺寸 |
mm |
700*640*970mm（宽*深*高） |
|
精度
|
℃
|
≤±1
|
|
温控方式
|
|
PID 调理
|
|
热电偶型号
|
分度
|
K型热电偶 |
|
加热元件
|
|
钨丝红外加热管 |
|
炉膛质料
|
|
高纯石英 |
|
重量
|
KG
|
90 |
|
炉体外貌温升
|
℃
|
≤55
|
|
炉子接空气开关型号 |
单相220V
|
|
|
真空系统 |
接纳机械泵+中科仪FF160分子泵 (可选) |
|
|
真空度 |
6.7*10-4pa(冷态） |
|
|
真空显示 |
复合真空计 |
|
|
进气口 |
进气口接纳0-500ml/min浮子流量计 |
|
|
法兰 |
单边接纳快接炉门法兰 |
|
|
控制方式 |
控制方式：接纳PID自动控制系统，，从室温到设定温度设定程序后，，自动运行。。。系统可控硅控制，，控温系统？ ？？？榛杓，，结构简朴，，维修利便。。。接纳宇电仪表，，入口可控硅控制，，可编程序31段，，多段功率限制功效，，多组PID参数自整定功效，，可自由设定恒温与保温曲线，，手动/自动无滋扰切换功效，，超温报警功效，，仪表具有温度校正和赔偿功效。。。 |
|
|
节能性能 |
重量轻，，升温快，，节能50%以上，，省时省力。。。 |
|
|
随机备件 |
说明书一份，，及格证一份，，高温手套一副，， |
|
3.结构简介：
本系列高真空快速退火炉形状均为长方体。。。炉壳系用冷轧板经折边焊接制成。。。事情室为高纯石英管。。。外层真空成型的氧化铝纤维炉膛，，加热元件置于炉膛内，，炉膛与炉壳之间用1400型纤维板填充，，双层壳体结构，，控温系统与炉体一体化设计。。。
炉体的密封包括几个部分：
1)炉体法兰接纳精加工后焊接，，并做煤油渗漏检查；；
2)石英管与法兰接纳高温硅胶垫密封；；
3)法兰一侧面设有一个排气口、一个真空口，，以不锈钢球阀控制排气。。。

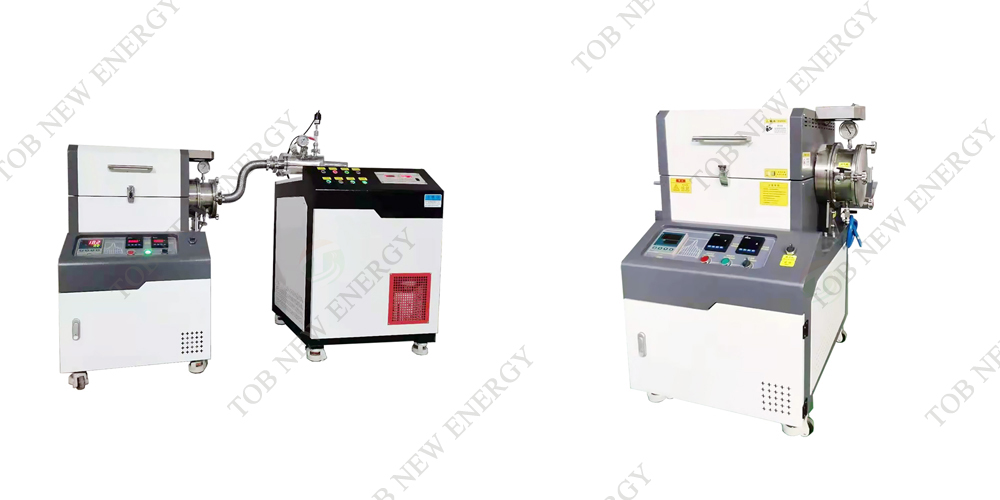

产品图片
